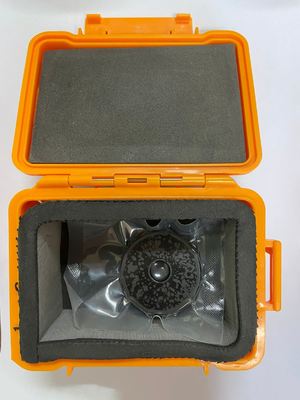

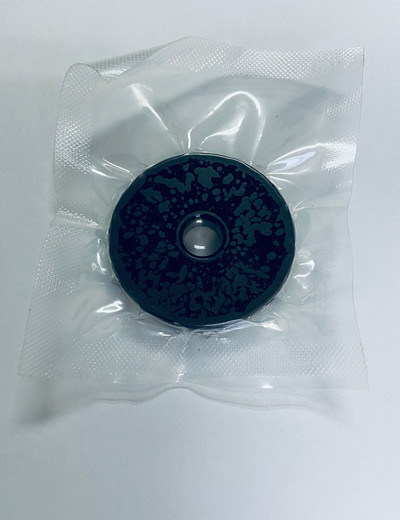

MTU-3 MPIリファレンスブロック タイプ1

1. 磁化効果（磁界の方向と強度）の検証

MTU-3試験ブロックは通常、高い磁気透磁率を持つ材料で作られています。試験ブロックを検査対象ワークピースの表面に置き、ワークピースと一緒に磁化すると、 オペレーターは、欠陥のどの方向が磁気痕跡を示すかを観察することにより、ワークピース表面の磁界の方向を決定します。たとえば、放射状のクラックのみが表示される場合、磁界が周方向であることを示します。同心円状のクラックのみが表示される場合、磁界が半径方向であることを示します。

2. システムの総合感度の評価

試験ブロックの人工欠陥は非常に微妙であり、検出システム全体（電流値、磁化方法、磁性流体濃度、清浄度、照明条件など）が良好な状態でのみ明確に表示できます。

3. 日常的な性能検証

·毎日検査作業を開始する前、または検査プロセスと機器を交換した後、MTU-3試験ブロックを使用して迅速な校正を行うことは、検査結果の信頼性を確保するための重要な品質管理ステップです。これは、航空宇宙、原子力、圧力機器などの高水準産業の規制要件を満たしています。

4. 異なる磁性流体の性能比較

·同じMTU-3試験ブロックと同一の磁化仕様を使用することにより、異なるバッチまたはサプライヤーからの磁性流体（蛍光および非蛍光を含む）の性能を比較できます。より優れた性能の磁性流体は、より鮮明な欠陥表示と試験ブロックでの高いコントラストをもたらします。
