商品の詳細:
|
| 製品名: | 振動口径測定器 | 周波数範囲: | 1～1280Hz |
|---|---|---|---|
| 正確さ: | 0.01％ | 画面: | 加速のための3 1/2ディジットの表示 |
| ハイライト: | 振動校正器加速度計トランスデューサ,ポータブル振動計校正器,速度近接振動トランスデューサ校正器 |
||

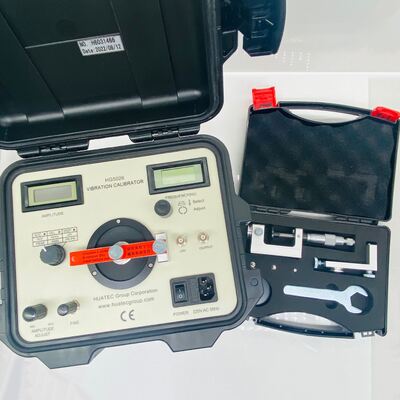

振動加速度計、速度および近接トランスデューサ振動校正器

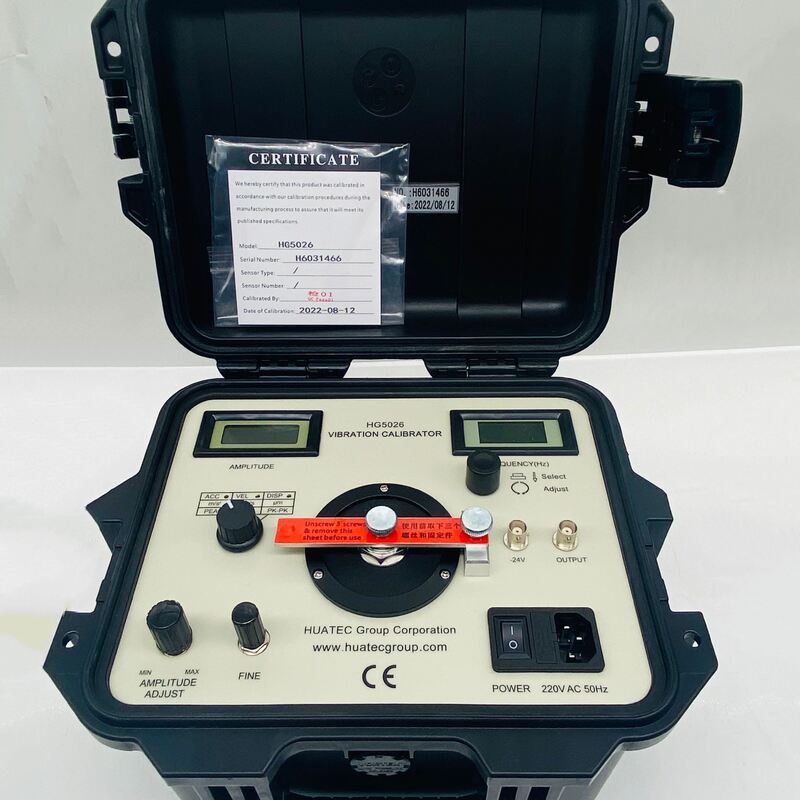

HG5026 振動校正器 は、振動加速度計、速度および近接トランスデューサ、ならびに振動測定器の校正に使用できます。 1 Hz から 1280 Hz までの任意の周波数での標準正弦波信号振動を校正器で定義できます。 加速度、速度、変位の振幅は、ポテンショメータを介して定義でき、デジタルディスプレイに表示されます。 水平または垂直振動を生成できます。HG5026 振動校正器 は、正弦波信号発生器、パワーアンプ、標準トランスデューサ、振動ヘッドを 1 つにまとめ、小型、高精度、簡単な操作性を特徴としています。 研究所内でも現場でも使用できます。
仕様
周波数範囲と精度：1～1280 Hz +0.01%
振幅精度
加速度（@10m/s2 ピーク）40Hz～320Hz+ 0.3dB + 1桁
20Hz～640Hz+0.5dB +1桁
速度（@20mm/秒 rms）：40Hz～320Hz+0.5dB +1桁
変位（@50μm ピークツーピーク）40Hz～320Hz+ 0.5dB + 1桁
近接プローブ直線性: 5mm および 8mm プローブ 範囲: 0～2.0mm
表示：加速度、速度、または変位と周波数の 3 1/2 桁表示
最大振動振幅と最大センサー重量
HG5026 振動校正器で使用されている振動ヘッドは比較的小さいため、異なる重量のトランスデューサを異なる周波数で校正する場合、校正器の出力振幅も異なります。 最大振動振幅と最大重量は、特定の周波数で、校正対象のトランスデューサの特定の重量で校正器が生成する最大加速度、最大速度、最大変位に関連しています。 具体的な数値は以下の表を参照してください。
|
Wt
Freq |
<100g | <250g | <500g | ||||||
| a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | a(m/S2) | v(mm/S) | d(μm) | |
| 10Hz | 2.5 | 28 | 1300 | 3.5 | 40 | 1800 | 4 | 45 | 2000 |
| 20Hz | 15 | 85 | 1900 | 10 | 60 | 1300 | 5 | 28 | 640 |
| 40Hz | 60 | 170 | 2000 | 35 | 100 | 1100 | 12 | 35 | 380 |
| 80Hz | 100 | 141 | 800 | 40 | 60 | 320 | 14 | 20 | 110 |
| 160Hz | 75 | 53 | 150 | 35 | 25 | 70 | 12 | 8.5 | 24 |
| 320Hz | 50 | 18 | 25 | 30 | 10 | 15 | 10 | 3.5 | 5 |
| 640Hz | 30 | 5 | 3 | 20 | 3.5 | 2 | 6 | 1 | * |
| 1280Hz | 23 | 2 | * | 10 | 0.9 | * | 5 | 0.4 | * |
*周波数が高いほど振動の変位の値が非常に小さくなるため、校正器からは振動信号が出力されません。
