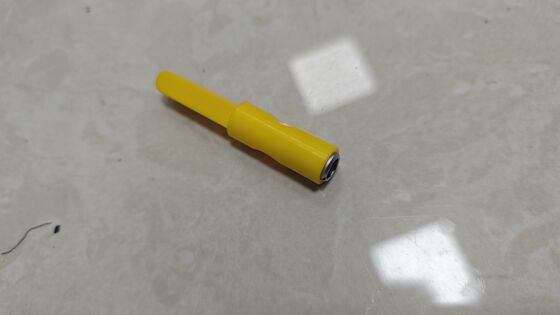

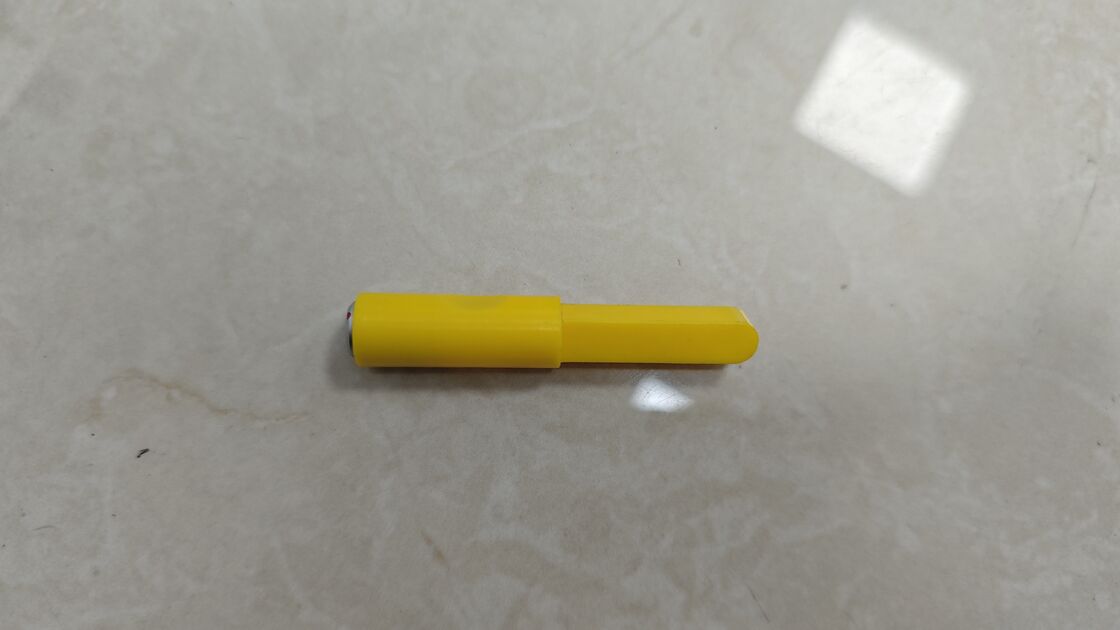

渦電流溶接ビードプローブセンサー

エディ電流の溶接シーム探査機

エディ電流探査センサーの紹介

センサーの研究者達は 探査機の設計と 適切な探査機構造が 最初には検出しにくい 欠陥信号を 増強し 検出しやすくなることを発見しました何年もの経験の後,我々は慎重に設計し,詳細の品質を厳格に制御して,様々なタイプの高性能のエディ電流センサー検知探査機を提供,渦流の検出器の様々な種類に適応できる. ETシリーズエディ電流儀とそのマッチング探査機を選択する際に,最高のマッチングパフォーマンスと最高検出感度を達成することができます. 私たちが提供するセンサー探査機には以下が含まれます:差分通常,標準的な探査機シリーズは,表面欠陥検出と評価などの顧客のアプリケーションのほとんどのニーズを満たすことができます.ボルトホール内壁の裂け目検出熱交換管の腐食の裂け目と磨きの薄化,多層構造の腐食と鉄磁気溶接の裂け目検出

探査センサーの選択

顧客が特殊な試験要求がある場合,または探査機の仕様や機能選択をよく知らない場合は,次の情報を提供してください.そして,私たちは推奨された選択を提供します: 1. 検査対象の工品の材料と熱処理 2. 検査対象の工品の材料の物理的寸法,表面,および最終状態試験に使用された儀器の製造者およびモデル検知コイルの出力信号に基づいて,プローブを2種類に分けることができる:パラメータとトランスフォーマー.一般的な周波数は10Hz-10MHzです異なる試験材料によって,刺激コイルを持つかしないかを選択することができます.

探査センサーの種類

試験要件に応じて,様々な探査機を構成することができます:点型,平面型,曲線型/プロファイリング型,内部型/外側型探査機,回転型探査機,硬度材料の分類,伝導性カスタマイズされた試験探査機は,顧客の製品試験ニーズに最も適しています.

探査センサーの使用

典型的な渦巻電流探査機には ある検出角度があります探査機の角は,作業部件と探査機との間の相対的な移動方向に応じて調整されます.探査機の検出面は,試験された作業部品の表面 (配置型,点探査機) に垂直である.検出プロセス中に,探査機と作業部品は,比較的均質な速度と比較的安定した持ち上げ距離を維持最適な持ち上げ距離は,一般的に0.2-0.8mmの間である. 異なる持ち上げ距離に応じて,器具の増幅範囲を調整する必要があります.

調整手順:

1標準サンプルを配置する.

2. 探査機の動きの方向を設定し,垂直にそれをインストール;

3引き上げ距離を0.2-0.8mmに調整する (表面の荒さと作業部品の寸法容量に応じて);

4(探査機があまりにも近くに上げられれば,信号飽和状態を生成します.そして,もしそれがあまりにも遠くなら敏感性が低下する).

探査用ワイヤの使用

探査用ワイヤの製造には,異なる構造が用いられる.機器のインターフェースとインターフェースの定義を知ることが必要です異なる定義に従って探査線を作ります
