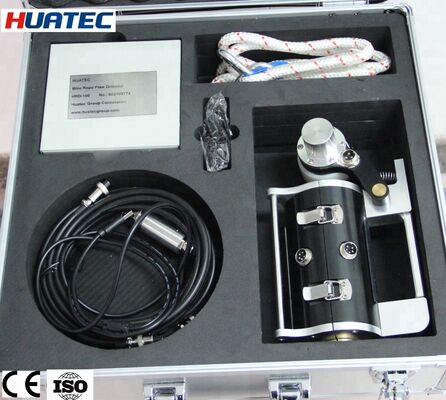

HRD-100 MRT試験用磁気ロープ鋼線ロープ欠陥摩耗欠陥検出装置

HRD-100 MRT磁性ロープ検査鋼線ロープ欠陥摩耗欠陥検出装置

1.仕様

規格：GB/T21837-2008、ASTM E1571-2001（強磁性鋼線ロープの電磁検査標準仕様）、GB/T5972-2006/ISO 4309:90、GB8918—2006

検出範囲：Φ1.5—300 mm（異なるセンサーを選択）
センサーとワイヤーロープ間の相対速度：0.0—6.0 m/s 最適：0.3—1.5 m/s
ガイドスリーブとワイヤーロープ間の最適な隙間：2—6 mm、許容隙間：0—15mm

出力ファイル形式：Wordファイル出力

アラーム：音と光のアラーム
断線ロープ位置（LF）検出
定性判定精度：99.99%
定量評価
感度の繰り返し誤差：±0.055%
表示誤差：±0.2％
位置検出誤差（L）：±0.2％
電源：5Vコンピューター電源
センサー重量：< 10kg（通常センサー）

環境温度 -10℃〜40℃

気圧：86〜106Kpa

相対湿度：≤85％

Windowsシステムワイヤーロープコンピュータ検出器は、DOSソフトウェア理論とリアルタイム表示アラームの指導思想に基づいて、Visual Basic6.0プログラミング言語基盤を利用してコンパイルされたGBシステム更新製品です。

このシステムのハードウェア部分は、国内外の高度な磁気センサーと独立した研究開発サンプリングモジュールを統合し、RS232（またはUSB）メインライン駆動を通じて、データを直接コンピューターに保存します。

このシステムのソフトウェア部分は、ウェーブレット変換解析基盤上で、Visual Basic 6.0プログラミング言語基盤を利用してコンパイルされています。データ取得と制御、データ解析、データ表示、データ保存などの機能を実現します。DOSソフトウェア機能に可視的特徴を追加し、そのユニークな傾向により継続的に追跡する方法により、データ信号とその変化状況を継続的かつ動的に観測し、リアルタイムで結果を表示してアラームを発します。ソフトウェアは自動評価機能を追加しました。部分的な欠陥表示では、断面積と総断面積の割合が増加しました。ソフトウェアとWindowsは完全に互換性があり、ユーザーの慣性操作に適しており、Wordファイル形式で検査レポートを作成します。

このシステムソフトウェアは、ワイヤーロープコンピュータ検出器DOSソフトウェアサンプリングデータ形式と互換性があり、それを解析処理できます。

Windowsシステムは独立した操作手順と安全検査システムを採用しており、さまざまな最新コンピューターに便利に対応し、一連の検査手順を完了します。

2.システム構成

3.センサー紹介

磁気センサー：センサーは、変位ロケーター（リードホイール、エンコーダー）、磁化装置、サンプリング組織で構成されています。システムが起動した後、ワイヤーロープと相対的に移動すると、信号を収集できます。

変位ロケーター：リードホイールが1回転すると、光電エンコーダーがサンプリング指示パルスを発し、等間隔サンプリングを実現します。

磁化装置：ワイヤーロープと相対的に移動すると、ワイヤーロープの軸方向磁化が完了します。

サンプリング組織：ワイヤーロープとセンサーが相対的に移動すると、サンプリングチャネルを構成するホール素子がワイヤーロープの磁束漏れの変化状況をシミュレーション電圧信号に変換します。

4. HUATECリアルタイムアラーム装置

HUATECリアルタイムアラーム装置は、ポータブル多目的データ取得装置であり、RS232伝送線を介して変換されたデータ信号をコンピューターに送受信して保存し、コンピューターCPUの強力な機能を利用してオンラインでリアルタイム処理分析を行い、事前に設定された等価しきい値に基づいてリアルタイムアラームを発します。センサーに電源を供給するリチウム電池パック1組、出力は5Vです。充電と電源スイッチを供給できる追加充電ポートがあります。

5.ソフトウェア紹介

図3 主な機能項目

6.センサーオプション
