水浸し多チャンネル超音波欠陥検出器

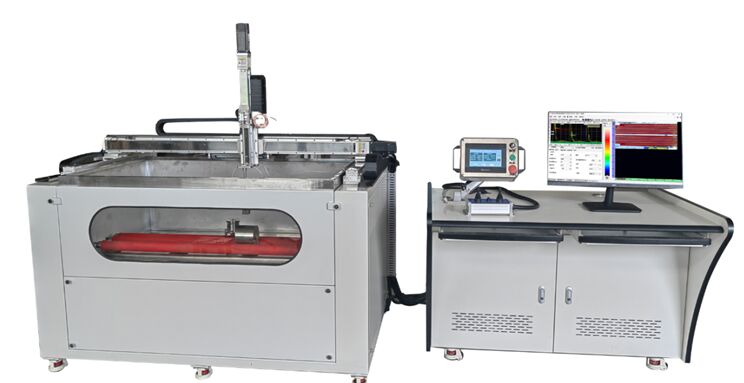

水中浸漬 マルチチャンネル超音波探傷器

(チャンネル 1～128 が利用可能)

製品用途

水中浸漬超音波探傷器は、炭素鋼、ステンレス鋼、アルミニウム合金、チタン合金、銅合金、複合材料などの材料のCスキャン検査システムに適しています。航空宇宙、造船、非鉄金属などの産業で使用される超音波探傷装置であり、亀裂、剥離、接着層、介在物、気孔などの内部欠陥を検出します。

特徴

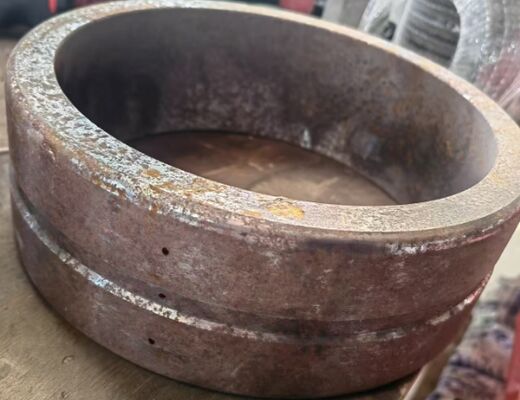

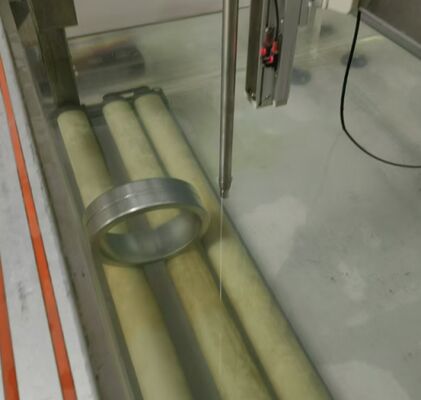

• 検査対象: 平板、円筒、円錐、球殻、回転体;
• ソフトウェアは、Aスキャン、Bスキャン、Cスキャン、Dスキャン、厚さ測定などのスキャンモードを表示します。
• Cスキャン断層撮影ソフトウェアは、部品のスライス解析を実行でき、最小スライスサイズは0.1mmです。
• プローブタイプ: 点集光、線集光
• 定量分析機能をサポートしており、検査部品の内部欠陥の位置、形状、サイズを画像形式で表示し、欠陥サイズと面積の統計を行い、欠陥面積と欠陥率を自動計算できます。
• 自動欠陥位置決めをサポートし、単一または複数のワークピースの同時スキャンと分析に適しています。精密な位置決め、高い検出精度、直感的なCスキャンイメージングが特徴です。
• 新しい超音波ボードは、広帯域範囲、高サンプリングレート、超音波システムの高繰り返し周波数を採用しています。

Cスキャンソフトウェアは、欠陥面積、欠陥間の距離を直接測定し、欠陥を評価し、異常領域をマークでき、実験研究と記録に役立ちます。

• システムには無人操作機能があります。ユーザーがパラメータを設定すると、システムは自動的にスキャン、データ保存などのタスクを実行できます。スキャン完了後、自動的に原点に戻り、次のスキャンを待ちます。
• データ取得および解析ソフトウェアは、中国語ユーザーインターフェース（英語インターフェースも利用可能）を備えています。ユーザーインターフェースはフレンドリーで操作が簡単で、直感的な結果を提供し、オペレーターの技術的スキル要件を低減します。機能は顧客のニーズに応じて継続的にアップグレードできます。

Cスキャンスライスイメージングソフトウェア、最小スライス厚0.1mm

(メインユニットは最大128チャンネルに拡張可能)

主な技術パラメータ

• 厚さ範囲: 0.8～9999mm (Aスキャン)

0.8～500mm (Cスキャン)

• 単体チャンネル数: 1～8チャンネル、送受信分離/組み合わせ選択可能
• Cスキャン: 断層撮影セクション解析、最小セクションサイズ0.1mm
• プローブ周波数: 0.2～25MHz
• 単一プローブステップサイズ: 0.1～3mm
• 大ステップサイズ: 80、200、400、800 mm (4つの仕様)
• 検出最小欠陥: 深さ5mm、φ0.2mm
• 送信電圧: -350V オプション
• 送信インピーダンス: 400Ω、80Ω
• パルス立ち下がりエッジ: <15ns (10%～90%)
• パルス幅: 30～1000 ns、5 ns刻み。
• 動作周波数: 100MHz
• サンプリングチャンネル: 1 / 2 / 4パス選択可能、並列動作
• サンプリング周波数: 100 MHz (8ビット)
• ゲイン範囲: 0dB～110dB、1dBおよび6dB刻み。
• 受信帯域幅: 0.5MHz～22MHz
• ローパスフィルター: 3.5 / 5 / 7.5 / 10 MHz選択可能
• 検出方法: 無線周波数/全検出、正半波または負半波選択可能。
• 水平直線性: <0.5%
• 垂直直線性: <3%
• 分解能: >28dB
• 感度マージン: >55dB
• 繰り返し周波数: 2.5kHz～5kHz (チャンネルあたり)
• エンコーディングとカウント: 2軸、AB相、またはパルス+方向
• 光アイソレータ入出力: 8/8チャンネル
• 信号インターフェース: SMA/BNC オプション
• ネットワークインターフェース: 100Mbps
• 周囲温度: -30℃~ 70℃
• 周囲湿度: <90%
