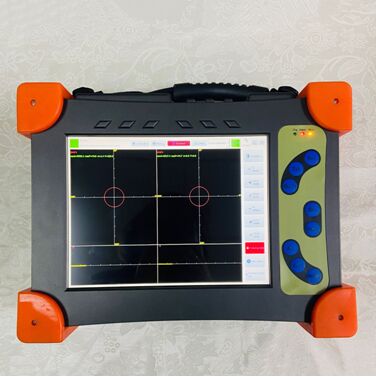

二重周波数エディ電流欠陥検出器 金属材料の金属欠陥を検出

デュアル周波数渦電流探傷器 金属材料の金属欠陥を検出

HUATEC HEF-600シリーズは、当社から新しく発売された渦電流探傷器です。従来の渦電流、磁気メモリ（オプション）、厚さ計（オプション）、電気伝導率測定（オプション）、硬度ソート（オプション）の4つの機能を統合した機器であり、ユーザーはさまざまなニーズに応じて適切な機能を選択できるため、検出コストを効果的に削減できます。同時に、機器には強力なデュアルコアプロセッサと組み込みオペレーティングシステムが搭載されています。最も先進的なデジタル電子技術、磁気メモリテスト技術、マイクロプロセッサ技術を使用しており、金属材料の金属欠陥を検出し、合金の種類や熱処理条件、厚さの変化などを知ることができます。すべての設定とメニューオプションを表示するメニューがあり、非常に実用的で操作が簡単な多機能ポータブル渦電流テスト機器であり、電気伝導率測定や非金属コーティングの厚さ測定も可能です。

検出周波数範囲：50 Hz～10 MHz、ゲイン：0～90.0 dB、位相：0～359度。リフトオフ位相の設定、絶対および差動検査におけるバランス負荷の選択を含み、検出ニーズを幅広く満たします。サイズが小さく軽量で、パッケージデザインは人間工学の要件を満たしています。高性能充電式リチウムイオンバッテリー内蔵で、バッテリーは12時間以上連続して動作します。そのため、階段を登る、狭い入り口に潜り込む、高所作業など、現場のエンジニアに最適です。大型スクリーン、高解像度カラーLCDディスプレイは、あらゆる照明条件下で鮮明に見えます。

この機器は「初心者」操作を実現できます。必要な検出タスクに応じて、周波数、ゲイン、位相などのプロセスパラメータは専門家によってプリセットされます。実際の測定では、対応するテストプロセスパラメータはいつでも調整できます。オペレーターは特別なトレーニングなしで長期間作業できます。

このポータブル機器は、航空、宇宙、電力、石油化学分野で、銅、チタン、アルミニウム、ジルコニウムなどのインサービステストに使用できます。ワークピース材料の不均一性、堆積物、汚れ、振動によって引き起こされる干渉信号を抑制し、より高い精度を得ることができます。完全デジタル設計のため、機器内に標準テスト手順を設定でき、ユーザーが検査に使用できます。

2. パラメータ

*大型スクリーン、高測定10.4インチカラーLCD

*周波数数：デュアル周波数

*周波数範囲：10 Hz～10 MHz、ステップサイズ：1 / 5 / 10

*ハードウェアゲイン：0～40 dB、最小ステップ0.1 dB、ソフトウェアゲイン：0～99 dB、最小ステップ0.1 dB

*位相：0～359度、各ギアで1度

*表示モード：インピーダンス、タイムベース、点、線

*値とグラフィック用の30GBデータストレージ

*オペレーティングシステム：Linux 3.0

*操作言語：英語

*簡単な操作、リアルタイム画面プロンプト、マンマシンダイアログ

*オンラインホットキーグラフィックとテキストヘルプ。

*デジタルフィルタリング：ハイパスおよびローパス周波数を設定可能

*フィルタ係数：0～4000

*クイックデジタル電子バランス

*自動/手動振幅および位相測定

*アラームウィンドウ：扇形、長方形、円形

*長方形座標系および極座標系の背景選択

*自動カレンダーと時刻表示

*電源：110V～220V（-20%～+20%）50～60Hz、消費電力10W

*内蔵充電式リチウムイオンバッテリー

*アダプター要件：DC15.6V、6A

*バッテリー電源時間：≥8時間

*動作温度：-10℃～50℃

*相対湿度：≤80%

*サイズ（幅*高さ*奥行）：320 mm X 235mm X 103mm

*重量：3kg（バッテリー含む）

*USBポート：2ポート

*RS-231ポート：1ポート

*ビデオ出力：標準VGA出力

*アラーム出力：8

*開始入力：8

*エンコーダー入力：1

*テストチャンネル：1～4

*プローブドライブ：1～16

*表示モード：フルカーブ、ブランキング

*検出：全波、正半波、負半波、RF波

*波フィルタ：3段階フィルタリング

3. 基本原理

渦電流探傷器は、電磁誘導の原理に基づいた非破壊検査方法であり、導電性材料に適しています。交流磁場内に導体を置くと、導体内に誘導電流、つまり渦電流が発生します。導体自体のさまざまな要因（導電率、透磁率、形状、サイズ、欠陥など）の変化により、誘導電流は変化します。この現象を利用して、導体の性質、状態、欠陥を判断できます。

渦電流探傷器は、交流電流を持つコイルに導体を近づけ、コイルによって交流磁場を確立します。交流磁場は導体を通過し、導体と電磁誘導を起こして導体内に渦電流を確立します。導体内の渦電流も独自の磁場を生成します。渦電流磁場の影響は、元の磁場の強度も変化させ、コイルの電圧とインピーダンスの変化につながります。したがって、導体の表面または近くに欠陥がある場合や、測定対象の金属材料が変化した場合、渦電流の強度と分布は影響を受けます。渦電流の変化は、検出コイルの電圧とインピーダンスの変化を引き起こします。この変化に応じて、導体の欠陥の存在や金属材料の性能の変化を間接的に知ることができます。

4. モデルガイド

5. 標準パッケージ

本体

ケーブル付き溶接検査プローブ

校正ブロック炭素鋼

校正証明書

取扱説明書

キャリングケース

6. オプションアクセサリー

各種材料校正ブロック

さまざまな用途向けの各種プローブ
