油貯蔵タンクの底板の溶接器の真空箱溶接漏れ検出システム

油貯蔵タンクの底板の溶接器の真空箱溶接漏れ検出システム

1. 製品導入

油タンクの全体的な検査を改善するために私たちの会社は,特に設計され,石油貯蔵タンクの底板の溶接の漏れを検出するための真空タンク検出システムのシリーズを開発しました.

標準的な携帯型真空タンク検出システムは,あらゆるサイズの貯蔵タンクの底板のラップ/バック・ウェルドを検出できます.5m以上の直径の貯蔵タンクの底板の周縁溶接 (フィレット溶接)熱帯の整合性を評価するために,私たちの真空箱検出システムは,効率的で迅速で経済的な検出方法です.浸透性腐食/ピンホール検出率は95%未満.

2特殊な特徴

足で直接曲げる必要性を改善しました. 足で直接曲げる必要性を改善しました.

2) 移動するときに,私たちはタンクの下に車輪を持っています; 移動するためにタンクを上げる必要はありません

3) バキュムポンプはロボットのリモコンを操作できます 場所はとても便利です

3技術パラメータ要求:

3.1 腰と腰の溶接を試験するための真空箱

3.1.1 真空度: 60kPa 未満ではない.

3.1.2 溶接検知長さ: 800mm 未満ではない.

3.1.3 溶接の種類を確認する: タンクの底部にあるラップとバックの溶接;

3.1.4 タンクの直径要件:すべてのタンクの直径に適用できる.

★3.1.5 操作モード: 検査員は全操作を立っていながら完了することができる.

★3.1.6 照明システム:LED照明システム,真空箱

3.1.7 照明システムの電源:内蔵3Whリチウム電池,電源供給時間は16時間未満.

★3.1.8 移動車輪:真空箱には4つの移動車輪があり, 4つの移動車輪はスプリング付きで持ち上げられ,真空箱を動かすことができます.

★3.1.9 補助棒: 補助棒に減圧バルブが設置され,検知スタッフは正常な状態で減圧バルブを切り替えることができる.

3.2 周囲溶接を試験するための真空箱

3.2.1 真空: 60kP 未満ではない.

3.2.2 溶接検知長さ: 400mm 未満ではない.

3.2.3 検査溶接タイプ: フィレ溶接

3.2.4 タンクの直径: ≥5m

★3.2.5 操作モード: 検査員は全操作を立っていながら完了することができる.

★3.2.6 照明システム:真空箱のLED照明システム

3.2.7 照明システムの電源:内蔵3Whリチウム電池,電源供給時間は16時間未満.

★3.2.8 移動車輪:真空箱には2つの移動車輪があり, 2つの移動車輪はスプリング付きで持ち上げられ,真空箱を動かすことができます.

★3.2.9 補助棒: 補助棒に減圧バルブが設置され,検知スタッフは正常な状態で減圧バルブを切り替えることができる.

★3.2.10 その他の補助機能: 85 kg の吸力を持つ電磁石と 19 kg の推力を持つ推力モーターが,真空箱の両側に設置されている.

3.3 バキュームポンプ

3.3.1 電圧: 220V 50/60Hz

3.3.2 設計圧:92kPa

3.3.3 ポンプタイプ:扇風機付きの電気真空ポンプ

3.3.4 流量:200L/min

3.3.5 重さ: 10.5kg 以上のもの

3.3.6 電力: 450w 以上のものではない.

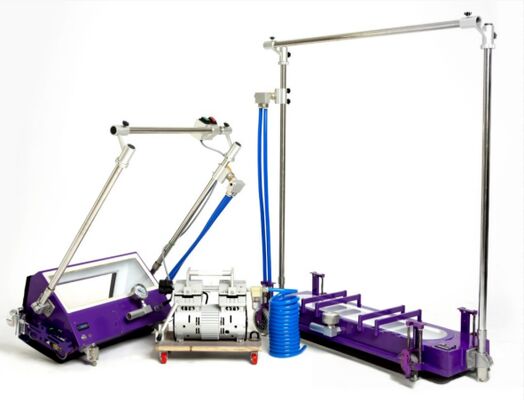

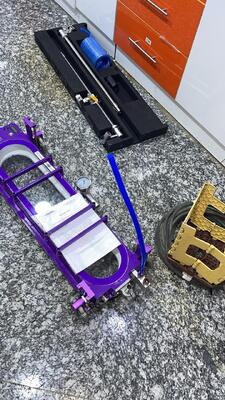

4構成要件

4.1 バキュームポンプ: 1pc

4.2 腹部と腰の溶接 バキュームボックス: 1セット

4.3 フィレット溶接箱: 1セット

4.4 柔らかい空気管: 1セット

4.5 バクウムポンプ電源バッテリー: 1pc

4.6 マニュアル: 1 枚

4.7 送料箱: 3個

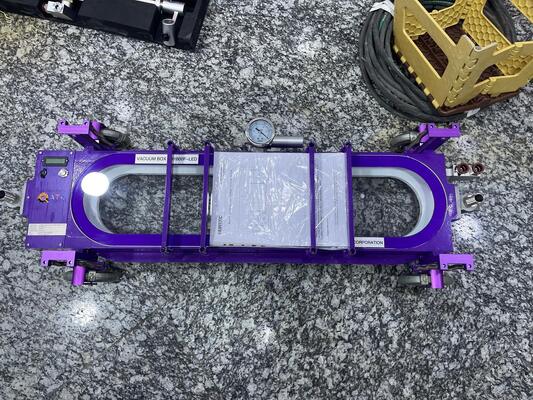

HV1800F-LED真空箱は,バックまたはラップの溶接に適しています

2. 技術パラメータ
