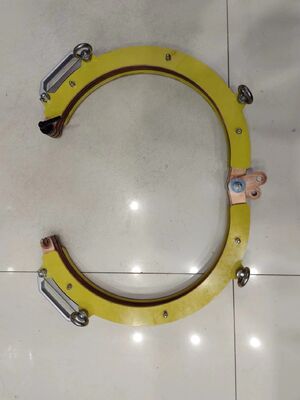

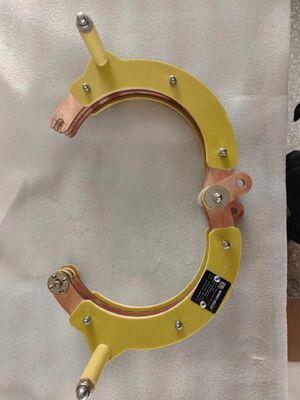

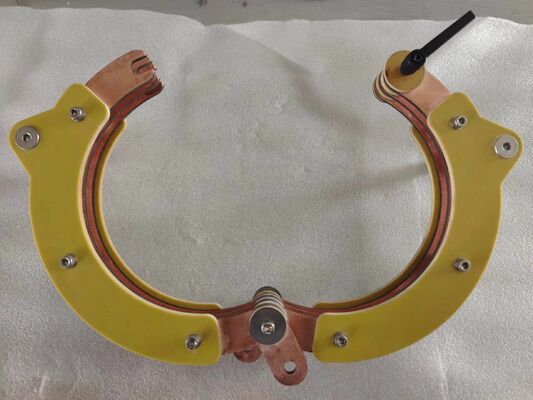

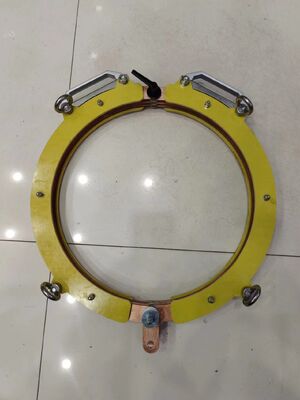

オープン・クローズ型300mm磁気コイル欠陥検出器

開閉式300mm電磁コイル探傷器

開閉式コイル磁粉探傷器なので、コイル内にワークが入り込みやすくなっています。

I メインパラメータ

II 機能紹介

1、磁化 - 電磁場を開始してワークピースを磁化します。

2、消磁 - 消磁場がワークピースの消磁を開始します。

3、過熱アラーム - コイルには 75 のアラームが内蔵されています。℃温度センサー。設定温度を超えると保護状態に入ります。

III 設置と試運転

インストール:

1. 装置は、金属粉塵、腐食性ガス、可燃性爆発物のない乾燥した環境に設置しなければなりません。

2.周囲の媒体の温度は-10度以上でなければなりません℃+40以下℃;

3. 空気の相対湿度は 85% を超えてはなりません。

4. 設置機器と各付帯設備の間のパイプとワイヤの接続は、表示標識とプラグベースに従って接続する必要があります。

5. 電源（装置の設置環境および動作条件に応じた電源、空気源など）および装置シェルは確実に接地されています。

試運転：

1. 機器を所定の位置に設置した後、すべての接続ワイヤと固定ネジが緩んでいないか、脱落していないかを最初に確認します。

2. 機器を使用して、機械のメインスイッチの上端の電圧が機器の設置環境および動作条件の要件を満たしているかどうかを測定します。

3. 各機能動作を確認し、手動で各機能スイッチを押すか切り替えると、機器の各機能動作がそれに応じて実行されます。

4. 消磁効果検査：消磁後の残留磁気が要件を満たしているかどうかを確認します。

5. 試運転と検査に合格した後、装置は生産に入ることができます。

IV 日常のメンテナンス

装置の使用後は、次の操作を実行する必要があります。

1. 電源スイッチをオフにし、装置の電源を遮断します。

2.  外部電源のメインスイッチを切ります。

3.  コイル表面の油汚れを取り除き、装置全体を清潔に保ちます。

4. 1 か月以内に回路接続ライン、ケーブル、留め具に緩みや経年劣化がないか確認してください。

5. 磁気懸濁液の濃度が基準を満たしているかどうかを毎日確認します。

6. 機器表面の油汚れは中性洗剤を使用してください。

7. シェルが損傷している場合、使用を続けることは禁止されています。

6、探傷原理

電磁気学の原理

磁化電流は、強磁性ワークピースの表面を通して電磁場を形成します (AC および半波 DC には表皮効果があります)。欠陥が存在すると磁力線が遮断され、漏れ磁場が形成され、磁性粒子が吸着されてしまいます。磁性粒子が蓄積して磁気マークを形成します。磁気マークを観察することで欠陥の有無を判断できます（磁気マークは実際には欠陥を拡大したものです）。

縦磁化方式

つまり、コイル方式では、ワークをコイルにねじ込んだり、2つのコイルからなる磁気ヨークの間に挟んだりして使用します。コイルに電流を流すとコイル内に縦磁界が発生し、ワークの長軸に沿って磁界が通過し、周方向の亀裂を確認します。
