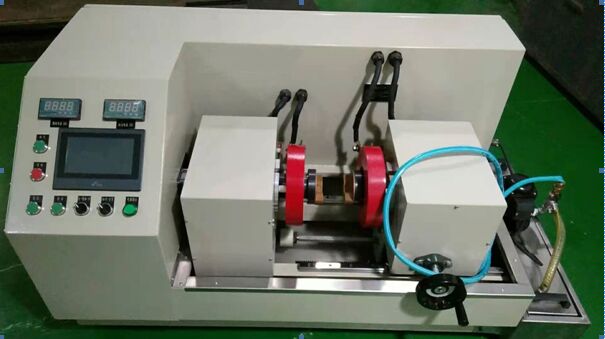

訓練目的の高精度磁気粒子欠陥検出器

研修用高精度磁粉探傷装置

1. 装置コンポーネントの説明

1.1.電気制御盤 (1)

  独立した電気制御キャビネット。すべての電気実行コンポーネントはこの制御キャビネットに設置され、電気制御キャビネットには空気濾過および循環熱放散装置が装備されています。高品質の鋼で溶接されています。

防水カバー付きの220V 50HZスプレーポンプとブラックライトランプの出力が後部に設置されています。

サーキットブレーカー、コンタクター、制御コンポーネント、変圧器、整流器、トリガー、エネルギーなどはすべてこのキャビネットに取り付けられています。

1.2.コントロールパネル(2)

パネルの前面には設定および表示用のタッチスクリーンが設計されており、ACデジタル電流計と非常停止ボタンが付いています。

スイッチや機能設定はすべてこのエリアで設計されています。

1.3.電極固定ボックス(3)

固定電極ボックスは10mm高品質鋼板を溶接しており、前後2枚の扉は取り外し可能です。

1.4.電極移動ボックス (5)

電極移動ボックスは任意の位置で停止でき、クランプ距離の調整に使用でき、パーキングロック機能もあります。

1.5.磁気懸濁液撹拌および噴霧システム (6)

この装置は、底部にV字型構造の別個の磁気懸濁槽を設け、上部に撹拌スプレー電動ポンプを設置した設計となっています。この部分はホースでサンプタンクに接続されており、サンプタンクの前面には手動スプレーガンが設置されています。

このシステムは強力な撹拌を備え、V 字型構造により磁性粉末が沈殿しにくく、スプレー圧力も調整可能です。

容量は20Lです。

1.7.着磁・消磁電源方式：

本装置は2系統の独立した磁化電源による交流磁化方式を採用しています。 2 つの主変圧器はそれぞれ励磁電流を供給します。制御可能なモジュールコンバータ技術を使用して回路の電流を制御し、絶縁された電圧が電極とコイルに送信されます。サイズは連続的に調整可能で、対応する計器表示が設定されます。電流値をあらかじめ設定でき、設定電流値が不足したり超えたりした場合にアラームを発し、誤検出や見逃しを防止し、ワークが所定の磁化強度になるようにします。安定した残留磁気を維持する電源オフ位相制御機能を備えたACで、残留磁気探傷に使用できます。

AC減衰方式消磁機能付です。

電流パスの材質: すべて赤い銅バーまたは銅ケーブル。

1.8.電気制御システム:

1) 電気制御システムは、制御可能なモジュールとその保護装置、電流調整トリガー装置、電流計、制御ボタンと表示灯、シリンダー、トリプル、電磁弁、圧力調整弁、エアスイッチ、中間リレー、AC コンタクターなどの制御装置を含む、オムロン PLC によって制御されます。過負荷保護機能を備えた主電源回路ブレーカー。

2) マンマシンインターフェース制御システム:

コンピュータ（マンマシンインターフェースシステム）が磁化電流、磁化時間、磁化などを制御することで検出精度が大幅に向上し、磁化、磁化電流の事前選択、追跡の段階的な操作を自動的に完了できます。

タッチ スクリーン プログラマブル ディスプレイは、アダプタを介して PLC プログラマブル コントローラと通信し、システムの主要パラメータを直接表示します。また、権限パスワードを設定すると、権限内でパラメータを調整することができます。画面デザイン：ホームページ-社名。任意のタッチでメイン画面（「メインメニュー」、「ワークページ」、「アラーム記録」、「注意事項」、「現在の波形」）に入ることができ、各ファンクションキーをタッチすると、対応する画面に自動的に切り替わり、さまざまな代表的なワークのプロセスパラメータを保存できます。

励磁電流は事前に設定でき、タッチスクリーンプログラマブル表示システムを通じて自動追跡回路が形成され、事前に選択した値と実際の通過電流値の間の誤差は≤±3%。

システムには故障自己診断機能があります。過電流、不足電流、異常な空気圧、主回路の過度の温度上昇、音と光で警報を発し、自動的に動作を停止します。

3) 機器シェルは確実に接地されており、機械全体の絶縁抵抗は高くなります。≥2MΩ。

4) この装置は完全な安全保護とインターロックおよび警報機能を備えています。

5) 機器の電気回路図、配線図と実際の回路は完全に一致している必要があります。

6) PLC の接点には接点保護のため中間リレーが装備されています。

7) 各電気部品の配線には線番を付ける必要があり、各部品間の配線にはワイヤスロットボードが設けられています。

2.主な技術パラメータ（注：HWDCは半波DCの略です）

*交流励磁電流:

  周方向0-500A連続調整可能、電源オフ位相制御付き

  垂直 0 ～ 1000A (1000A*6T=6000AT) 連続調整可能、電源オフ位相制御付き

※制御方式：事前選択と自動補正

*補償リフレッシュレート: 0.02S/回

※一時負荷率：≥25%、7*24H の連続作業に適しています

※消磁効果：超低周波直流整流減衰消磁、残留磁束≤0.2MT、消磁周波数調整可能

※着磁方式：周方向着磁・縦方向着磁、周方向・縦方向複合着磁

*週次縦方向電流誤差率:≤±3%

※ストローク：0～200mm

※コイル内径：100mm

※電源：AC380V±10% 50HZ 40KVA(瞬時5S)、三相5線式。

*サイズ:長さ1400*幅600*高さ750

※感度：Aタイプ（QQI）感度試験片（30/100）の全円、十字が鮮明に表示できます。

※中華人民共和国航空工業規格HB/Z72-1998「磁粉検査」

※機械工業省「磁粉探傷装置」のJB/T8290-2011規格および業界規格HB/Z72-98に適合します。
