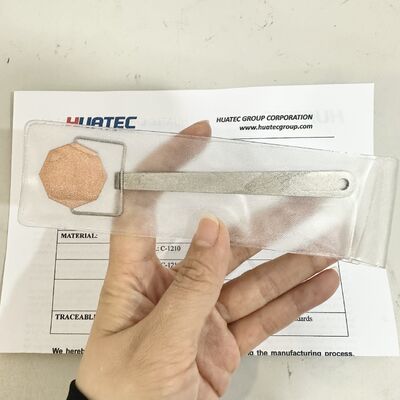

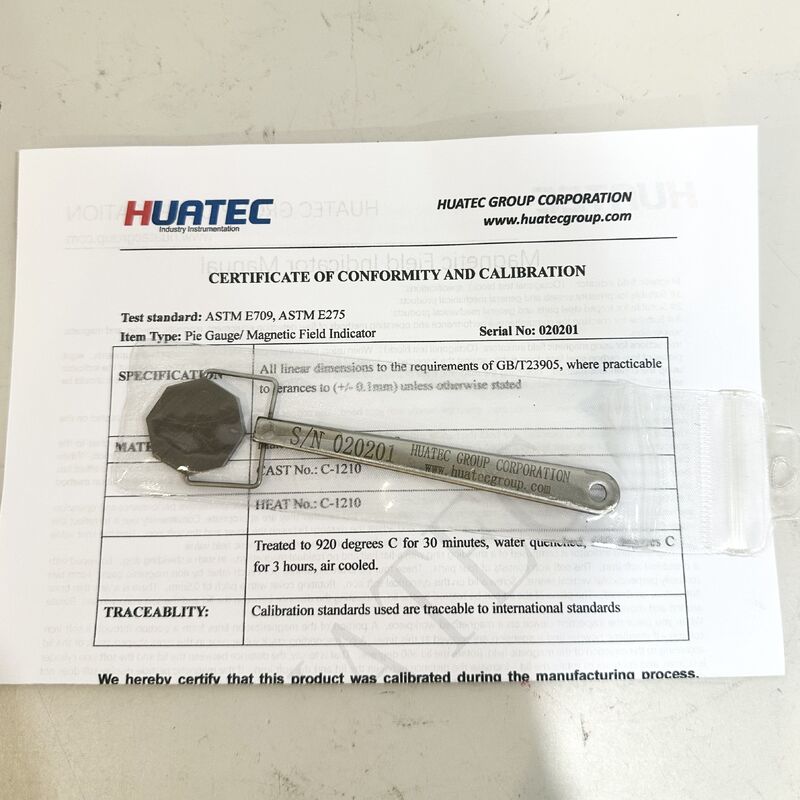

パイ・ゲージ ASTMフィールドインジケーター マグネティック・パイ・インジケーター ASTME709 MPI テスト

概要:

磁場指標は中国の標準"鋼圧容器の磁気粒子検査"と"圧力容器鍛造物の磁気粒子検査"に基づいています.アメリカ材料試験協会標準ASTME709磁性粉末検査方法とASTMA275鋼鍛造物磁性粉末検査方法とJB3965-85JB4730-94 図 11-9 標準設計の製造.したがって,それは圧力容器だけでなく,一般的な機械製品にも適しています.それは磁気粒子検査のための良いツールです欠陥検出装置,磁気粉末懸垂の包括的な性能,および操作方法が適切かどうかを確認できます.磁気領域の磁場の強さと方向を反映するために簡単に使用することができます.

使用

1タイプ1磁場指示器を使用するときは,ハンドルを手に握り,銅面を上向きにし,8線面を工品に固定します.ハンドルは,2種類の磁場指標で手で握られています磁場指示器の任意の側面が工品に固定されるようにする.

2磁気粉末または磁気懸垂を噴霧するときに,磁気表示面に明確な磁気マーク線が現れる場合,磁気効果が発生したことを示しています磁気インジケーターが磁気マークを形成しない場合,または必要な方向に磁気マークを形成しない場合,磁気化方法の調整を変更する必要があります.

33種類の磁場指標は,西ドイツの模倣です. それは不具合検出機器を検査するだけでなく,しかし,また,包括的な性能と磁気粒子懸垂の適切な操作方法を確認磁気領域の磁場の強さと方向を反映するために便利に使用できます.カバーと軟鉄間の距離を調整できます.そして,近く表面の欠陥の埋葬深さの限界値は,特定の磁場値で観察され,観察することができます.

4磁場指示器は,磁場保護リングの内にある,残留性のない磁気保護リングから構成され,4つの部分からなる円筒状の軟鉄で装備されています.これらの4つの部分は,非磁気空隙によって互いに分離されています円筒状の柔らかい鉄の蓋を2つの垂直関節を形成する.回転カバーのピッチは0.5mmで,90度の回転ごとに1,2,3,4文字があります.薄い青銅の平面がカバーに覆われています蓋と柔らかい鉄のシリンダーの間の距離を調整するためにカバー平面を調整することができます.

5磁気力線の一部が柔らかい鉄の柱を通過している.磁性粉末と磁性懸垂が散らばると磁場の方向に応じてカバーの亀裂に対応するギャップが現れます. 蓋を360度回転,つまり,蓋は柔らかい鉄のシリンダーから0.5mm離れた,磁気粒子表示が消えない場合は,蓋を回し,蓋と柔らかい鉄間の距離を増加します.磁場の方向を決定するために,磁場指示は,この位置で磁場が垂直方向にあるとき,裂け目の表示が最も明らかな程度に達するまでゆっくりと回転することができます.
