商品の詳細:
|
| 最大管電圧: | 90kV | 最大管電流: | 200μA |
|---|---|---|---|
| 焦点サイズ: | 5μm | 有効面積: | 130mm*130mm |
| ピクセルサイズ: | 85μm | 電源: | AC110-220V 50/60Hz |
| 最大出力: | 1500W | ||
| ハイライト: | HDR-A90 マイクロフォーカス X 線装置、HD フラット パネル検出器 X 線装置、多機能ボイド検査装置,HD flat panel detector X-ray equipment,Multi-function void testing equipment |
||

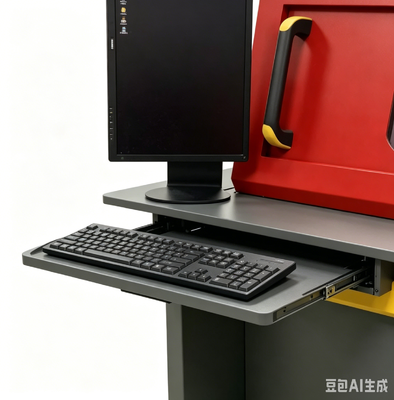

HDR-A90 マイクロフォーカス X 線装置 HD フラットパネル検出器多機能寸法 & ボイド検査装置
2. 当社の利点
2.1.C寿命10000時間以上、メンテナンスフリーのロストタイプX線管。
2.2 新世代5 インチ HD デジタル フラット パネル検出器(FPD)。
2.3.テーブルの代わりにFPD60°傾斜可能、倍率を犠牲にしない。
2.4.自動ナビゲーションウィンドウをクリックすると、表がクリックした場所に移動します。
2.5.530*530mmテーブル耐荷重10KG。
2.6.速度調整可能5軸リンケージシステム。
2.7.検査手順を編集して達成できる自動検査大量に。
2.8.操作が簡単、欠陥をすぐに見つけることができ、トレーニングに必要な時間はわずか 2 時間です。
3. ハードウェアパラメータ
|
X線源 |
タイプ |
クローズド、マイクロフォーカス |
|
|
最大管電圧 |
90kV |
||
|
最大管電流 |
200μA |
||
|
焦点サイズ |
5μm |
||
|
関数 |
自動予熱 |
||
|
フラットパネル検出器 |
有効面積 |
130mm*130mm |
|
|
ピクセルサイズ |
85μm |
||
|
解決 |
1536*1536 |
||
|
フレームレート |
20fps |
||
|
傾斜角度 |
60° |
||
|
テーブル |
サイズ |
530mm*530mm |
|
|
検出可能エリア |
500mm*500mm |
||
|
最大荷重 |
10kg |
||
|
装置 |
倍率 |
ジオメトリ 200X |
システム1500X |
|
検査スピード |
最大3.0秒/点 |
||
|
寸法 |
1360mm (長さ) * 1365mm (幅) * 1730mm (高さ) |
||
|
重さ |
1200kg |
||
|
電源 |
AC110-220V 50/60HZ |
||
|
最大出力 |
1500W |
||
|
産業用PC |
I5 CPU、8G RAM、500GB SSD |
||
|
表示者 |
24 インチ HDMI LCD |
||
|
安全性 |
放射線漏れ |
漏れなし、国際規格: ≤1μシーベルト/時 |
|
|

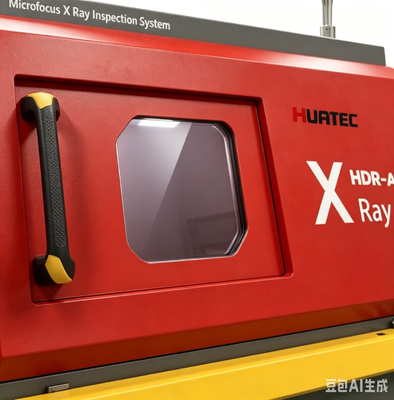

鉛ガラス観察窓 |
透明な鉛ガラスの窓が放射線を遮蔽し、内部の状態を観察します。 |
||
|
窓とバックドアの安全インターロック |
ユーザーが窓または裏口を開けると、X 線管の電源がすぐにオフになります。窓や裏口が開いていると、ユーザーは X 線をオンにすることができません。 |
||
|
電磁安全スイッチ |
X 線がオンになるとロックされ、ユーザーは観察窓を開けることができなくなります。 |
||
|
非常停止 |
操作位置の横にある を押して電源をオフにします |
||
|
チューブの保護 |
X 線管を閉じないと、ユーザーはソフトウェアを放置できません。 |
||
4. ソフトウェア機能
|
機能モジュール |
手術 |
キーボードとマウスですべての操作を完了できます |
|
X線管 コントロール |
マウスを使用して X ボタンをクリックすると、X 線をオンまたはオフにできます。リアルタイムの管電圧と電流値が横に表示され、ユーザーは上下ボタンをクリックするか、スライダーをドラッグするか、入力して調整できます。 |
|
|
ステータスバー |
インターロック状態、予熱状態、X線状態を赤と緑の交互点滅で表示します。 |
|
|
画像効果の調整 |
画像の明るさ、コントラスト、ゲインを自由に調整して、満足のいく結果を得ることができます。 |
|
|
製品一覧 |
Z軸位置、明るさ、コントラスト、ゲインなどの検査パラメータを保存し、同じ製品を検査する際にパラメータを直接呼び出すことができるため、検査効率が向上します。 |
|
|
ナビゲーション ウィンドウ |
カメラがテーブルの写真を撮影した後、写真内の任意の場所をクリックすると、テーブルがクリックした場所に移動して画面に表示されます。 |
|
|
動作軸のステータス |
リアルタイムの座標を表示します。 |
|
|
検査結果 |
測定結果（ユーザーが設定した空隙率、距離、面積など）が順番に表示されます。 |
|
|
速度制御 |
各軸の移動速度を低速、標準、高速に調整できます。 |
|
|
ボイド率 測定 |
自動計算 |
2 つの点をクリックして長方形を決定します。ソフトウェアは、長方形内のはんだボールのエッジ、パッド、内部ボイドを自動的に検出および測定し、ボイド率、はんだボールの面積、円周、最大ボイド率、長さ、幅のデータを取得し、赤と緑でNGまたはOKを表示します。 |
|
パラメータ調整 |
ユーザーは、グレースケールしきい値、ピクセル、コントラスト、サイズ フィルタリング、その他のパラメータを調整して、自動計算の正確な結果を得ることができます。 |
|
|
ボイドの追加 手動で |
ユーザーは多角形または自由図形を描画し、それを空隙として空隙率として計算できます。 |
|
|
保存 パラメータ |
ユーザーは、グレースケールしきい値、ピクセル、コントラスト、サイズフィルタリングなどのパラメータを保存でき、同じ製品を検出するときにパラメータを直接呼び出すことができるため、検出効率が向上します。 |
|
|
その他の測定機能 |
距離 |
A 点と B 点をクリックしてベースラインとして設定し、次に C 点をクリックして C 点からベースラインまでの垂直距離を測定します。 |
|
距離率 |
主にスルーホールのはんだ付け率を測定するために使用されます。距離より 1 つ多い点「D」を設定します。 D 点からベースラインまでの垂直距離を C 点の垂直距離で割って、D から C までの垂直距離の割合を取得します。 |
|
|
角度 |
A 点と B 点をクリックしてベースラインとして設定し、C 点をクリックして BA 光線と BC 光線の間の角度を測定します。 |
|
|
半径 |
主に、はんだボールなどの丸い部品の測定に使用されます。 3 つの点をクリックして円を決定し、円周、面積、半径を測定します。 |
|
|
外周 |
主に正方形のコンポーネントを測定し、2 点をクリックして正方形を決定し、長さ、幅、面積を測定するために使用されます。 |
|
|
自動検査 |
手動設定 |
ユーザーはテーブル上の任意の位置を検査点として設定でき、ソフトウェアが自動的に検査して画像を保存します。 |
|
配列 |
通常の検査ポイントの場合、ユーザーは 2 つの検査ポイントと行と列の数を設定するだけで、ソフトウェアが自動的に各ポイントを検査し、画像を保存します。 |
|
|
自動 識別 |
明らかな特徴を持つ検査点については、ソフトウェアが自動的に位置を特定し、測定を行って画像を保存します。 |
