| 交流: | 100V~240V 50Hz/60Hz | 直流: | 13.5V |
|---|---|---|---|
| 電池のタイプ: | リチウム電池 | モデル: | ダブルバッテリー、それぞれ<100Wh |
| ハイライト: | フェーズドアレイ超音波探傷器、TFM超音波検査装置、HPA-620PRT NDT探傷器,TFM Ultrasonic Testing Equipment,HPA-620PRT NDT Flaw Detector |
||

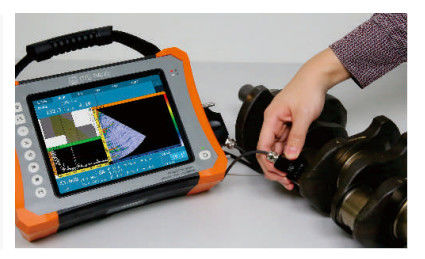

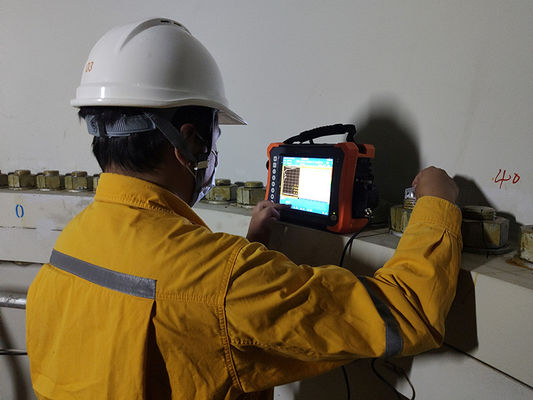

HUATEC HPA-620PRT は、新しく開発されたポータブル 32:128PR フェーズド アレイ探傷器です。従来の超音波検査モジュール、TOFDモジュール、従来のフェーズドアレイモジュール、TFMイメージングモジュールを搭載しており、TOFDとフェーズドアレイ、デュアルアレイプローブの同時スキャンをサポートします。 HUATEC HPA-620PRT は、防水および耐油性のタッチ スクリーンとフルコースの試験データ記録機能を備え、C スキャン機能を備えた高度なインテリジェントな TFM フェーズド アレイ探傷器です。
HPA-620PRTの機能はユーザーのさまざまな要望に応えます。
ユーザーは、PCS、スキャン範囲、底部範囲、ビーム角度など、プローブおよび手順のパラメータに基づいて関連パラメータを計算できます。
| チャンネル | ||||
| モード | PA/TFMモード | UTモード | TOFDモード | |
| 番号 | 32:128 | 2 | 2 | |
| 物理パラメータ | ||||
| 画面 | 10.4インチのタッチスクリーン | |||
| 輸入 | 1 IPEX、4 C5 | |||
| I/Oポート | USB 3.0 (ホスト) x 2、USB 2.0 (ホスト) x 1 | |||
| DP(DisplayPort) (HDMIに転送可能) | ||||
| WI-FI | ||||
| LEMO 1B エンコーダポート | ||||
| TTL I/Oポート | ||||
| GPS | はい | |||
| ストレージ | 内部: 64GB;外部：USBフラッシュディスク | |||
| 重さ | 5kg（バッテリー含まず） | |||
| 寸法 | 350mm×250mm×130mm | |||
| (長さ×幅×高さ) | ||||
| 交流 | 100V～240V 50Hz/60Hz | |||
| 直流 | 13.5V | |||
| 電池のタイプ | リチウム電池 | |||
| バッテリー容量 | ダブルバッテリー、それぞれ<100Wh | |||
| バッテリー寿命 | ≥4.5時間 | |||
| 温度 | 動作温度範囲:-10℃~40℃ | |||
| 保存温度範囲:-20℃~60℃ | ||||
| 侵入保護評価 | IP65 | |||
| ユタ州 | ||||
| PRF | 25Hz～10kHz | |||
| 送信電圧 | 75V～250V（50Ω負荷） | |||
| パルス幅 | 30ns～1000ns、ステップは5ns | |||
| ダンピング | 400Ω、80Ω | |||
| サンプリングレート | 100MHz | |||
| 帯域幅 | 0.5MHz～20MHz（-3dB） | |||
| 得 | 0.0dB～110.0dB | |||
| 感度の余剰 | ≧60dB（狭帯域）、≧52dB（広帯域）（2.5P20振動子、200mmφ2平底穴） | |||
| 垂直直線性誤差 | ≤3% | |||
| 水平直線性誤差 | ≤0.1% | |||
| 解決 | ≥26dB(2.5P20) | |||
| ダイナミックレンジ | ≧30dB | |||
| フィルター | ハイパス、ローパス、および複数の狭帯域パス | |||
| 整流 | RF（TOFDモード）、全波、半波+、半波- | |||
| チャンネル | 2チャンネル | |||
| 最大カバレッジ | 10000mm（鋼縦波時） | |||
| ゲート | A/B/G | |||
| ゲートスター | フルレンジ | |||
| ゲート幅 | ゲートスタートからフルレンジまで | |||
| ゲートしきい値 | 1~99% | |||
| アラーム | 音響・光学 | |||
| 測定箇所 | フロント/ピーク | |||
| TCG | 16 | |||
| フェーズドアレイ/TFM | ||||
| チャンネル | 32:128 | |||
| 最大絞り | 32の要素 | |||
| 最大要素数 | 128 個の要素 | |||
| フォーカス法 | ≥1024 | |||
| 走査角度 | -89°～89° | |||
| 較正 | ベロシティ、ディレイ、TCG、ACG、エンコーダー | |||
| テストボリューム | 1000mm | |||
| 最小角度増分 | 0.1°(自動調整) | |||
| サンプリングレート | 100MHz、10ビット | |||
| 整流 | フルウェーブ | |||
| A-スキャン画面の高さ | 画面の高さの 800% (最大) | |||
| 調整可能なアナログゲイン | 80dB | |||
| 最大 PRF | 20kHz | |||
| 送信電圧 | 20V～110V(50Ω負荷) | |||
| パルスタイプ | バイポーラ方形波 | |||
| パルス幅 | 30ns～1000ns、5nsステップ | |||
| 帯域幅 | 0.5MHz～20MHz(-3dB) | |||
| フィルター | ハイパス、ローパス、複数の狭帯域パス | |||
| トリガー | エンコーダ、時間ベース | |||
| 測定箇所 | フロント/ピーク | |||
| 読み上げる | 振幅;ビーム経路。水平;深さ | |||
| 測定分解能 | 0.5mm | |||
| スキャンモード | L/S/C/D – スキャン、TFM | |||
| スキャン長 | 15メートル以上 | |||
| スキャン速度 | ≧30mm/秒 | |||
| TFM イメージング | ライブ2D | |||
| TFM のフォーカス ポイントの数 | 最大100万ポイント | |||
| 3D再構成イメージング | はい | |||
