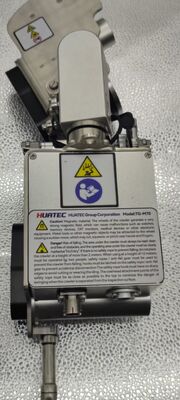

TG-M70 2輪磁気クローラー付き磁気クロープ腐食厚み測定システム

TG-M70 磁気クリープ腐食厚さ測定システム（2輪磁気クローラー付き）

1.構成

。希土類高強度永久磁石ホイールを使用しており、予期せぬ停電が発生しても、検出面から落下することはありません。強磁性部品の表面で水平、垂直、および逆さまのマルチアチチュードモーションを実行できます。電磁超音波厚さプローブを取り付けて、壁の浸食に対する迅速なスクリーニングと位置決めを行います

• テストする厚さ腐食の領域を正確にスキャンします。
• AスキャンおよびBスキャン表示との互換性
• ビデオカメラを装備しており、検査対象面のビデオ状況を適時に観察できます。
• スキャン方向を制御するリモートコントロールシステムを備えており、スキャン方向をプリセットできます。
• 3.2輪磁気クローラーの特性
• 2輪磁気クローラーは、さまざまな非破壊検査機器を搭載できる高度な機器です。現在、石油化学、ポット特殊検査、電力などの多くの分野で、多数の現場設置経験を蓄積しています。パイプの底、エルボ、または3方分岐管などの腐食、浸食がより深刻な領域で検査またはBスキャン厚さ測定を行うために電磁超音波を搭載でき、業界ではパイプ腐食検出の専門家と呼ばれています。

1)コンパクトな構造と高い柔軟性

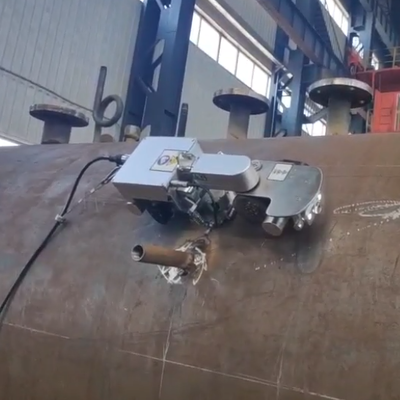

コンパクトで洗練されたデザインにより、さまざまな種類の強磁性パイプや容器の腐食検出を容易に行うことができます。磁気ホイールは長さ350mm×幅140mm×高さ130mmで、重量は5.5kg未満です。ユニークな2輪構造により、最小100mmのパイプ上を自由に移動できます。最小回転半径は400mmで、最小曲げ半径100mmのエルボを簡単に通過できます。したがって、2輪磁気クローラーの移動およびスキャン範囲は大幅に拡大されています。

2)強力な磁気吸引力

設計面では、磁気希土類磁石を使用して、2つの磁気クライマーのラウンドに高強度永久磁石を作成しています。偶発的な停電が発生した場合でも、車両本体が検出面から落下する危険はありません。したがって、2輪磁気クローラーは、水平、垂直、および逆さまの姿勢スキャンを安全に実行できます。2輪磁気クローラーの最大垂直荷重は5kgであり、これは5kgの重量を牽引しても垂直移動に影響しないことを意味します。

3)高い制御精度

2輪磁気クローラーの速度は0〜6m/分で、一定速度で前進できます。精密エンコーダーにより、検出ギャップを設定する機能を実現でき、ユーザーの検出ニーズをより良く満たすことができます。たとえば、顧客はエルボの後ろのポイントで50mmごとにギャップ検出プロセスを実行する必要があります。コントローラーはプログラム可能で、2輪磁気クライマーは50mmごとに操作および検査できます。検出の効率と精度を向上させます。

4)高度な検出技術

従来、圧電厚さは従来の厚さ測定に使用されており、検出プロセスにおいて多くの分野で検査担当者に一定の困難と強度をもたらします。圧電超音波厚さ計の手動検査方法には、次の欠点があります。（1）ワークピースの表面の塗装層または酸化物層を研磨する必要があり、テスト完了後に表面を復元する必要があります。効率は非常に低いです。（2）従来の超音波はカップリング剤を塗布する必要があり、現場条件に非常に厳しいです。（3）高所での作業には、固定プラットフォームを構築する必要があり、コストがかかり、時間がかかります。（4）高温での稼働中の検査が困難です。

高度な自動クローリング（電磁超音波）壁厚腐食検出システムを使用すると、上記の手間のかかる問題が解決され、検出精度は従来の圧電超音波と同等になります。足場を構築する必要がなく、防食層を研磨する必要がなく、カップリング剤なしで、地上からのリモートコントロールにより、高速度パイプ壁腐食の迅速な位置決めスクリーニングと高密度スキャンの正確な測定を実現します。検出精度を確保しながら、検出効率を大幅に向上させ、検出コストを削減します。

高高度コンポーネントの検出位置と検出ルートは、前後ダブルカメラ統合の2輪磁気クライミングを使用して地上でリアルタイムで監視および調整でき、スキャン軌跡の制御性を確保します。

6)2輪磁気クローラーは、腐食点検出またはBスキャン検査を実行する際に、プローブリフティングを必要とする機械的動作に必然的に直面します。点の厚さを測定する場合、測定は同じ指定されたポイントで実行する必要があります。各点のデータは、プローブが測定対象の表面に着地したときに取得されます。したがって、プローブを持ち上げて最も正確な点を実現する機能。厚さの値。測定対象のBスキャンを実行する場合、プローブは表面に近いですが、溶接の残りの高さが大きい場合、プローブを持ち上げて跨ぐ必要があります。したがって、プローブの昇降機能も非常に重要です。

5. 電磁超音波厚さ測定ユニット

電磁超音波EMATと従来の圧電超音波は超音波のカテゴリに属します。それらの本質的な違いは、トランスデューサーの違いにあります。圧電超音波トランスデューサーは、圧電ウェーハの圧電効果に依存して超音波を送受信しますが、EMATは電磁効果（磁歪力、ローレンツ力）に依存して超音波を送受信し、そのエネルギー変換はワークピースの表面直下の表皮層で行われます。従来の圧電超音波検査は、ワークピース表面の仕上げに高い要件があります。電磁超音波検査は、ワークピース表面の要件が低く、ワークピース表面に塗料、コーティング、凹凸があっても検出できます。従来の超音波と比較して。電磁超音波には次の利点があります

4. 非接触検出、カップリング剤なし（最大約4mmまでリフトアップ可能）

表面要件が低く、表面粗さでも検出可能、酸化スケール、コーティング、コーティングなどのワークピースに対応

• 高速検出
• 圧電超音波EMAT
• クリスタルマグネット

カップリング剤電磁コイル

振動渦電流磁場

超音波超音波

EMAT

従来の圧電超音波技術EMAT技術

高速、オンライン、自動検出に特に適しています

高温環境に特に適しています

高速および高温環境における従来の圧電超音波技術とEMAT技術の技術比較。

EMAT技術は、室温および高温でのさまざまな鍛造品、鋼棒、鋼板、鋼管（シームレス鋼管、油井管、溶接管などを含む）の手動、半自動、全自動オンライン非破壊検査に適用されています。

機能的特徴

高高度コンポーネントの検出位置と検出ルートは、前後ダブルカメラ統合の2輪磁気クライミングを使用して地上でリアルタイムで監視および調整でき、スキャン軌跡の制御性を確保します。

5. 表面研磨不要、防食コーティングおよび浮遊錆を透過可能、カップリング剤不要。

• 厚さ測定は、最大4mm厚の表面腐食、塗料、腐食などのコーティングを透過でき、楽器が表示する金属オブジェクトの厚さは、コーティング厚さの計算を考慮する必要がありません。
• 非垂直性（テスト対象オブジェクトに対するトランスデューサー/プローブの法線）は±25まで
• o
• 、配置後の垂直性が低い^{ゲート機能：自動ゲート、手動シングルゲート、手動ダブルゲート}厚さ測定結果は、デジタル値形式、Aスキャン形式、時間ベースのBスキャン画像形式、距離ベース（エンコーダー）のBスキャン画像形式で表示できます。
• エキスパートインテリジェンスアルゴリズムを使用し、3つの厚さ測定モードがあります：自動モード、シングルゲート手動モード（シングルピーク法測定）、およびデュアルゲート手動モード（ピークピーク法測定）。これにより、人的要因の影響が大幅に軽減され、操作手順が簡素化されます。
• 基本材料のせん断波速度のデータベースを内蔵しており、せん断波速度値をカスタマイズできます
• 検査記録リストと厚さ値リストを直接発行し、データ分析と処理を容易にします。
• 技術パラメータ
• 検出制御ケーブル：25m
• 測定対象表面の最小曲率半径：長手軸≥50mm、円周≥125mm

6. 厚さ測定：精度0.04mm、範囲2〜120 mm（鋼）

• 作業クリアランス/リフトオフ：≤4mm
• 測定非垂直性（テスト対象オブジェクトに対するトランスデューサー/プローブの法線）：±25
• o
• 励振周波数：3.0〜5.0MHz、測定速度：16〜1回/秒
• 音速範囲：1000〜9999 m/s、調整インクリメント：1 m/s^{ゲート機能：自動ゲート、手動シングルゲート、手動ダブルゲート}
• ビデオ監視：前後ダブルカメラ、動的および静的ピクセルは3メガピクセル/2304×1296
• 常温磁気プローブ：弱または少数の永久磁石、磁気吸引力≤15N、円形Φ30×高さ44mm、重量≤80g
• クローラーデバイス本体のサイズと重量（約）：長さ380×幅130×高さ120mm、6kg
• 動作温度：
• -10〜+50℃
• 測定解析ソフトウェア
• 厚さ、A、Bスキャンの結果を同時に表示テストレコード、厚さ値リストを直接発行し、データ分析と処理を容易にします

7. ★Win7/10（32/64ビット）オペレーティングシステムと互換性があります

• 梱包リスト
• テストホスト/アッパーコンピューター 1セット
• HUATEC TG-M70 2輪磁気クローラー（ビデオおよび厚さ測定モジュール含む） 1セット

8. 電源および制御ボックス 1個

• 制御ハンドル 1個
• テスト制御ケーブル 1セット
• 標準テストブロック（炭素鋼円形Φ30×厚さ10mm） 1個
• 耐衝撃輸送ケース 1個
• 安全ロープ落下防止装置 1個（オプション）
•
