HPA-620PRT ポータブルフェーズ配列超音波欠陥検出器 TFM イメージング C‐Scan 10.4 インチタッチスクリーン NDT機器

HPA-620PRT ポータブルフェーズドアレイ超音波探傷器 TFMイメージング Cスキャン 10.4インチタッチスクリーン NDT機器

HUATEC HPA-620PRTは、新たに開発されたポータブル32:128PRフェーズドアレイ探傷器です。

従来の超音波検査モジュール、TOFDモジュール、従来のフェーズドアレイモジュール、TFMイメージングモジュールを搭載し、TOFDとフェーズドアレイの同時スキャン、デュアルアレイプローブをサポートします。防水・防油タッチスクリーンと全工程検査データ記録機能を備えたHUATEC HPA-620PRTは、Cスキャン機能を備えた先進的なインテリジェントTFMフェーズドアレイ探傷器です。

パラメータ:

適用範囲:

従来の溶接検査

複合材料のフェーズドアレイCスキャン検査

ボルトおよびねじ付きパイプの検査

PE接合部の検査

小径管溶接部の検査ソリューション

特徴:

検査チャンネル

• 38:128PRフェーズドアレイモジュール
• TFMイメージングモジュール
• TOFDとフェーズドアレイの同時スキャン
• デュアルアレイプローブをサポート
• 2チャンネルTOFD; 2チャンネル従来の超音波検査

HPA-620PRTの機能は、ユーザーの様々な要求に高い満足度を提供します。

フェーズドアレイモジュール

• 縦波TFM検査; 横波TFM検査
• 突合せ溶接TFM検査; 従来の突合せ溶接検査; 従来の突合せ溶接検査 (TOFDとフェーズドアレイの同時スキャン付き)
• プレートのCスキャンTFM検査および従来のCスキャン検査

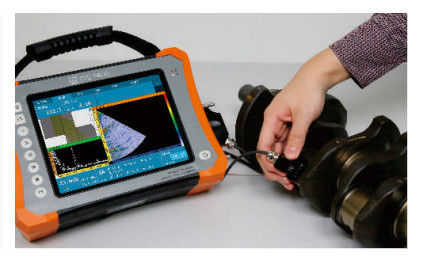

• ボルトのTFM検査および従来の検査
• 腐食TFM検査; 従来の腐食検査
• TKY検査

TOFDモジュール

• 手順パラメータ設定; プローブおよびウェッジパラメータ設定

ユーザーは、PCS、スキャンカバレッジ、ボトムカバレッジ、ビーム含まれる角度など、プローブおよび手順パラメータに基づいて関連パラメータを計算できます。ディスプレイ

HPA-620PRTは、タッチ操作可能な10.4インチの産業用TFTスクリーンを搭載しており、強い光や屋外でも最適な表示を提供します。

• 手順設計

プロセスシミュレーションモデルを提供し、CADソフトウェアを介してオブジェクトの寸法をインポートしてモデルを構築することもできます。ユーザー専用の検査プロセスをカスタマイズし、全範囲のソリューションにワンストップサービスを提供します。
