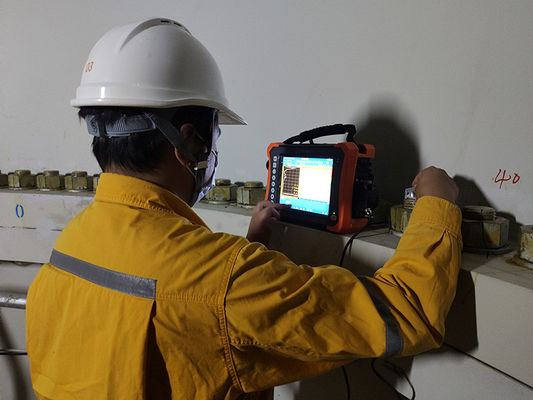

HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機

HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機
HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機 HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機

大画像 :  HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機

商品の詳細:
起源の場所: 中国
ブランド名: HUATEC
証明: CE
モデル番号: HPA-620PRT
お支払配送条件:
最小注文数量: 1台のパソコン
価格: USD67850/set - USD76700/set
パッケージの詳細: カートン梱包箱
受渡し時間: 支払いの受領後7-10営業日
支払条件: T/T、ペイパル
供給の能力: 10セット/月
連絡先

HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機

説明
画面: 10.4インチのタッチ画面 輸入: 1 IPEX, 4 C5
動作温度範囲: -10℃〜40℃ 保存温度範囲: -20℃～60℃
イングレス保護評価: IP65
ハイライト:

HPA-620PRT超音波検査機

,

多機能のPA UT TOFD TFMマシン

,

溶接ボルト複合材料の検査機器

HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機


HUATEC HPA-620PRTは,新たに開発された携帯型 32:128PR 段階式配列欠陥検出器です.

従来の超音波検査モジュール,TOFDモジュール,従来のフェーズ配列モジュールとTFM画像処理モジュールで装備されており,TOFDとフェーズ配列の同時スキャンをサポートします.2つの配列の探査機防水・防油タッチスクリーンと全コーステストデータ記録機能を備えたHUATEC HPA-620PRTは,Cスキャン機能を持つ高度な知的TFM段階配列欠陥検出器です.


パラメーター:


チャンネル
モード PA/TFMモード UTモード トーフドモード
番号 32:128 2 2
物理パラメータ
ディスプレイ 10.4インチタッチスクリーン
輸入 1 IPEX, 4 C5
I/O ポート 2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
DP (ディスプレイポート) (HDMIに転送できます)
WIFI
LEMO 1B エンコーダーポート
TTL I/O ポート
GPS そうだ
保存 内部: 64GB 外部: USB フラッシュディスク
体重 5kg (バッテリーなし)
サイズ 350 mm×250 mm ×130 mm
(L×W×H) (L×W×H)
AC 100V~240V 50Hz/60Hz
DC 13.5V
バッテリータイプ リチウム電池
バッテリー容量 二重バッテリー,それぞれ<100Wh
バッテリーの寿命 ≥4.5h
温度 動作温度範囲:−10°C~40°C
貯蔵温度範囲:-20°C~60°C
侵入防止等級 IP65
UT
PRF 25Hz~10kHz
トランスミッター電圧 75V~250V (50Ω負荷)
パルス幅 30ns~1000ns,ステップは5ns
減圧 400Ω,80Ω
サンプリング率 100MHz
帯域幅 0.5MHz~20MHz (-3dB)
利益 0.0dB~110.0dB
感受性過剰 ≥60dB (狭い帯域幅), ≥52dB (広い帯域幅) (2.5P20トランスデューサー, 200mmφ2平底の穴)
垂直線性エラー ≤3%
横直線性エラー ≤0.1%
決議 ≥26dB ((2.5P20)
動的範囲 ≥30dB
フィルター 高通行,低通行,多重窄帯通行
改正 RF (TOFDモード),フルウェーブ,ハーフウェーブ+,ハーフウェーブ
チャンネル 2つのチャンネル
最大カバー 10000mm (鋼材の長長波)
ゲート A/B/G
ゲートスター 全範囲
ゲート幅 ゲート開始から全範囲
ゲートスリージングル 1~99%
アラーム 音/光
測定点 前面/ピーク
TCG 16
段階配列/TFM
チャンネル 32:128
最大開口 32つの要素
マックス要素 128 要素
焦点法 ≥1024
スキャン角度 -89°~89°
カリブレーション 速度,遅延,TCG,ACG,エンコーダー
試験量 1000mm
角度増加の最小数 0.1° (自動調整)
サンプリング率 100MHz 10ビット
改正 フルウェーブ
Aスキャン画面の高さ 画面の高さの800% (最大)
調整可能な アナログ 増幅 80dB
マックスPRF 20kHz
トランスミッター電圧 20V~110V ((50Ωの負荷)
パルスタイプ 双極方形波
パルス幅 30ns~1000ns,ステップは5ns
帯域幅 0.5MHz~20MHz (−3dB)
フィルター 高通行,低通行,多重狭帯通行
トリガー タイムベースエンコーダー
測定点 前面/ピーク
読み取り 幅,光線経路,水平,深さ
測定解像度 0.5mm
スキャンモード L/S/C/D スキャン,TFM
スキャンの長さ ≥15m
スキャン速度 ≥30mm/s
TFM イメージング 2D ライブ
TFM の焦点点数 マックス10001000ポイント
3D 復元画像 そうだ


適用範囲

標準的な溶接検査

複合材料の段階的なCスキャン検査

螺栓と螺旋管の検査

PE接点の検査

小径管の溶接検査の解決法


特徴:

検査チャネル

  • 38ステップマレイモジュール
  • TFMイメージングモジュール
  • TOFD と Phased Array の同時スキャン
  • 二重配列の探査機をサポートする
  • 2チャネルTOFD 2チャネル従来の超音波試験

HPA-620PRTの機能は,さまざまな要求のユーザーを非常に満足させます.


段階配列モジュール

  • 縦波TFM検査 横波TFM検査
  • バット・ウェルド TFM 検査; 従来のバット・ウェルド 検査; 従来のバット・ウェルド 検査 (TOFDとフェーズマレイの同時スキャンを含む)
  • Cスキャン TFM 検査と従来の Cスキャン プレート検査
  • TFM検査とボルトの通常の検査
  • 腐食に対するTFM検査;従来の腐食検査
  • TKY検査

トフD モジュール

  • 手順パラメータ設定;探査機とクイーンパラメータ設定

使用者は,PCS,スキャンカバー,底カバー,ビームを含む角度を含む,探査機と手順パラメータに基づいて関連するパラメータを計算することができます..


ディスプレイ

  • HPA-620PRTは,触覚操作の 10.4 インチの工業級 TFT 画面を搭載し,強い光と屋外での最適なディスプレイを提供します.

手順設計

  • HPA-620PRTはプロセスシミュレーションモデルを提供し,CADソフトウェアを通じてオブジェクトの次元をインポートすることでモデルを構築することもできます.ユーザーに専用の検査プロセスをカスタマイズし,全範囲のソリューションのためのワンストップサービスを提供します.HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機HPA-620PRT 多機能 PA UT TOFD TFM 溶接ボルト複合材料検査用超音波試験機
