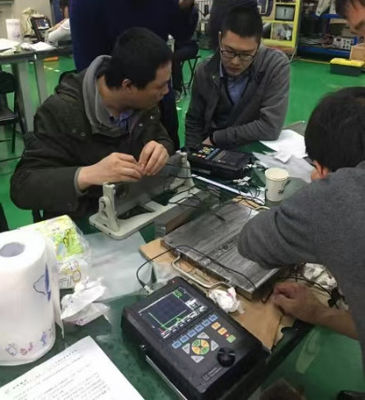

FD-GT-1010 ポータブルUT探傷器 高浸透超音波探傷装置 (HSCQc1-H2レールスキャナー オプション)

FD-GT-1010 ポータブルUT探傷器 高貫通超音波探傷機 HSCQc1-H2レールスキャナーオプション付き

モデルFD-GT-1010デジタル超音波探傷器は、国内市場で最先端の技術である方形波駆動で開発されました。安定した性能、持ち運びやすいポータブル性、簡単な操作性で、コストパフォーマンスの高い装置です。新しい船舶基準TSG R0004-2009および欧州規格EN12668-1:2010に準拠しています。

搭載されている画面は、1/2-T-R高解像度TFTスクリーン（640×480）を採用しており、屋外や強い日差しの下でも良好な作業状態を維持します。電源は6〜8時間の連続使用が可能なバッテリーで供給されます。

わずか1.5kgの軽量です。石油化学、圧力容器、電力、鉄道輸送などの移動または空中作業分野に適用可能です。

仕様:

特徴:

• 640MHzのサンプリング周波数を持つ洗練された回路により、たとえ弱くて小さい欠陥信号であっても、システムは迅速に信号を反映し、正確に解釈することができます。これにより、エコー信号のリアルタイム性と真実性が保証されます。
• 高度な方形波駆動により、高減衰材料や厚いワークに適用した場合でも、優れた貫通性と高い信号対雑音比を実現します。調整可能な駆動パルス幅、駆動電圧、ダンピング抵抗は、薄いワークや複合材料に使用した場合のデバイスの高い分解能に貢献します。
• PIRデジタルフィルタリング技術により、信号対雑音比を向上させます。プローブ周波数スペクトルスコープにより、使用中のプローブの概要を確認できます。
• 高品質な5.7"のトランスリフレクティブTFTスクリーン（640×480）は、屋外や日当たりの良い場所での作業に適しています。
• EN12688-1:2000に準拠し、長時間の連続記録と保存が可能で、TSG R0004-2009規格に対応しています。
• 作業中の材料への自動速度調整、および異なるプローブへの遅延時間、K値などのパラメータの適応。DACおよびAVG曲線は簡単に整理して描画できます。
• SDカードポートによる大量ストレージ。USBポートによるUSBメモリからの容量拡張、およびキーボードまたはマウスからの制御拡張により、PCとの通信、データ転送、紙媒体出力が可能です。
• 人間工学に基づいた最適化された構造と外観、多角度調整可能なハンドル。1.5kgの軽量で、内蔵バッテリーと充電器を含み、操作と持ち運びが容易です。




• レール溶接部用タンデムスキャナー




  レール溶接部用タンデムスキャナーHSCQc1-H2は、レールの断面溶接部の中心部にある介在物、ボア、空隙を検出するために設計されています。

  特徴

  1. スキャナーには、反対方向に移動可能な2つのプローブチャッキングが装備されています。

  2. 総音響経路はレールの鋼片内に留まります。

  3. T-Rプローブのペアを備えたスキャナーをレール片の中心部に配置し、ノブを調整するとプローブが定規の開始点からクローズアップまで移動し、溶接部の断面のヘッドからボトムまでの検出プロセスが完了します。欠陥の深さは定規から読み取ることができます。スキャナーは磁性体に吸収性があります。

  4. シンプルな構造、軽量、高耐久性。持ち運びに便利な防水バッグが付属しています。

  5. T-Rコネクタペアを備えた任意のUT機器と組み合わせることができます。

  6. モデルHUATEC FD-GT-1010およびFD-GT-1020と組み合わせることで、よりポータブルになり、フィールドワークに適しています。
