FD-GT-20 ポータブルトロリーマウントレールUT探傷器 TB/T 2340-2012 標準レール欠陥試験装置

HUATEC FD-GT-20 レール探傷器は、Goworldの第3世代全デジタル製品で、TFTカラーディスプレイと軽量トロリーを備え、鉄道システムに使用されます。鉄道省（中国）が発行したTB/T 2340-2012 UTレールテスター規格に準拠し、この装置は43〜75kg/mのレールタイプの検出作業が可能です。鉄道、高速鉄道、地下鉄に適用可能です。技術仕様チャンネル10チャンネル：9つの検査チャンネルと1つの校正チャンネル。

プローブタイプ

(1) トロリーフレームはコンパクトで耐久性があり、メンテナンスが容易です。

(2) 大容量一体型ツールボックス水タンク。(3) 一体型リフティングプローブホルダー、プローブの取り外しと交換が容易です。(4) 小型でポータブル、産業用防塵防滴耐衝撃タッチパネル付き。

(5) 優れた性能指標、関連規格に準拠。

(6) GPS測位、データクラウドストレージ、自動音声認識などの機能をサポート。

(7) 探傷ニーズに対応する機能的なアプリケーション。

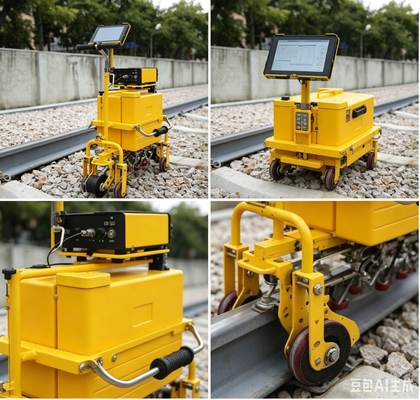

3. トロリーの外観構造

4. 機器の外観構造

機器は小型でポータブル、全体の寸法は94X222X225mm、正味重量は約1.8kgです。

5. 大容量一体型ツールボックス水タンク

プラスチック製の水タンク、水を入れると20Lです。

6. 一体型プローブホルダー

すべてのプローブは車の底面に閉じ込められており、持ち上げたり単独で取り外したりでき、プローブの取り外しと交換がより便利です。

7. 産業用防塵防滴耐衝撃タブレット

産業用防塵防滴耐衝撃タッチスクリーンタブレット、防塵、防水、耐衝撃。

8. 機器専用探傷アプリケーションソフトウェアタッチパネルの操作特性に合わせて特別に設計されたアプリケーションソフトウェアにより、機能選択とパラメータ調整が容易になります。

9. コンピュータ探傷データ再生ソフトウェア

データ再生速度は調整可能、インテリジェント再生、イベントスクリーニング、統計、データ検索、印刷、エクスポートなどの機能をサポート。

付録 1. 特徴と機能

ホストの外観はコンパクトで頑丈で軽量、組み立てと分解は簡単です。良好な環境適応性、作業環境温度-15℃〜45℃、連続作業時間は8時間以上、耐振動・耐干渉性、保護等級IP65。

ホストには複数の探傷チャンネル（異なる角度の複数のプローブを接続可能）があり、シーケンシャルタイムシェアリングサイクルで動作します。

0度、37度、70度のプローブは、レールの主要部分を完全に検出するように設計されています。

ホスト構造は「サーバー+クライアント」形式です。「サーバー」はホスト（入力と表示なし）で、1〜Nチャンネルの超音波モジュールです。「クライアント」は操作端末（入力と表示）で、ホストとクライアント（操作端末）は有線ネットワークLAN（または無線WIFI）を介してネットワーク通信を行います。

負方形波パルス励起モード送信回路

アナログフィルタはホストの信号対雑音比を向上させます。

チャンネルゲインは「基本ゲイン」+「補償ゲイン」の組み合わせです。

1. 検出範囲、材料音速、パルスシフトは選択されたレールタイプに応じて自動設定されます。従来の超音波基本パラメータの機能は手動で調整可能です（検出範囲、材料音速、プローブゼロ点、先端、角度、ゲート開始位置、幅、レベルなど）。
2. リジェクション機能付き。
3. チャンネル繰り返し周波数はチャンネルあたり400Hzに固定されています。
4. チャンネル校正機能付き。
5. A、B、A+B表示機能があります。
6. 音と光のアラーム機能付き。
7. 音声プロンプト機能付き。
8. 車両実装プロセスには、速度超過警告機能があります。
9. アラームゲート内の最高波の音響経路、水平および垂直距離を自動測定する機能があります。
10. マーキング機能（損傷、トラック番号、車両の前進、後退など）があります。
11. 内蔵補償カーブ機能、カーブは編集可能（新規作成、変更、削除）。
12. アラーム音量と周波数はチャンネルごとに調整可能です。
13. 検出プローブのカップリング失敗機能付き。
14. チャンネルゲート、波形、アラーム表示、プローブ方向表示、プローブ角度表示、B表示チャンネルカラーカスタマイズ機能。
15. 表示インターフェースの背景色カスタマイズ機能付き。
16. ユーザーは追加の作業パラメータをカスタマイズできます。
17. 探傷全記録機能
18. 探傷データ管理機能（保存、削除、呼び出し、再生、エクスポート）。
19. ホストと操作端末のソフトウェアは、外部USBフラッシュドライブを介してアップグレードできます。
20. タッチスクリーン操作入力機能付き、外部Bluetoothキーボードを接続可能。
21. GPS位置情報機能付き。
22. インスタント速度表示付き。
23. 走行距離校正機能付き。
24. パンチング機能があります。
25. 波形フリーズ機能。
26. ネットワーク通信（オペレーティング端末に接続）
27. コンピュータでデータを再生
28. 機器ソフトウェア操作デモ機能付き、機器ユーザーのトレーニングに使用可能
