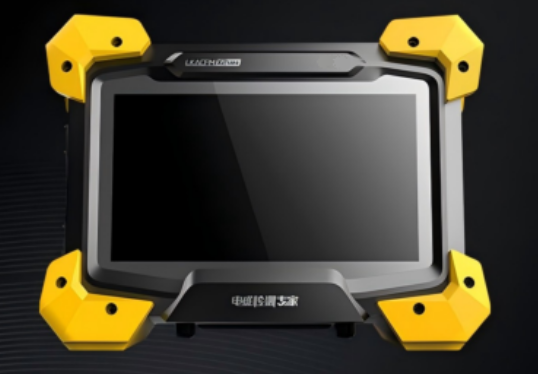

インテリジェント交流電流フィールド測定 (ACFM) 検査機器

インテリジェント交流電流フィールド測定 (ACFM) 検査機器

適用可能な材料-- 鉄磁性および非鉄磁性導電性金属,炭素鋼,不?? 鋼,アルミニウムなどを含む

適用範囲--金属構造物における表面および表面に近い欠陥の検出

適用可能な欠陥--- 表面の裂け目や他の線形欠陥を効果的に検出できる

検査深さ---炭素鋼の最大深さは3mm,不?? 鋼の最大深さは5mm,アルミの最大深さは8mm

検出安定性--- 欠陥検出率が90%以上である

許容される塗装タイプ--- 塗料,エポキシ樹脂,アスファルトなど,導電性のないコーティング

ソフトウェア機能要件:

1.     パラメータの推奨機能を特徴付け,セットの検査対象情報に基づいて適切な探査機とパラメータを提案する.

2.     標準試験ブロックを用いた校正を可能にする 儀器の感度調整機能

特徴 欠陥深度系数校正機能,基準試験ブロックを使用して深度系数の設定を可能にする

3.     検査対象に基づいて検査頻度と興奮レベルを調整し,計器の加益を自動的に調整できる刺激調整機能

4.     検査インターフェイス 縦軸は,フォローモードと固定モードの間の切り替えをサポートし,いつでも調整できます

5.     検査画像ズーム機能が備わっており,結果表示のために手動ズームと水平ドラッグを可能にします

6.     拡大またはドラッグされた画像をワンクリックで復元できるようにする画像リセット機能

7.     複数のレビューのための検査画像再生機能をサポートする

8.     特徴 マーク 機能 検査中にマーク ボタンをクリックすると,レポートのセグメント表示のために検査画像に分割を追加します

9.     欠陥サイズ付け機能をサポートする.欠陥を特定した後,その領域を選択すると,エンコーダーデータに基づいて欠陥長さを計算できます.表面開口欠陥深さは,Bx信号の変動に基づいて計算できます.

10.  カスタム検査報告形式と報告輸出機能をサポート

11.  過去のプロジェクトファイルからの検査報告,画像,データを見るのをサポートします

基本構成

ホストユニット: 1ユニット

シグナル取得と分析ソフトウェア:1セット

鉛筆探査機:1個

標準プローブ (エンコーダー付き):1台

探査機の接続ケーブル:1台

充電器:1セット

製品使用手帳:1セット

品質文書: 1セット

計器ケース:1セット

3つの要素の配列探査機:オプション

装置の要求事項

最大稼働時間:16時間

ホストサイズ:225mm*172mm*76mm

体重:<2.1kg

動作温度:-10°Cから40°C

動作湿度:<90% 相対空気の湿度

ハードウェアの機能要件

1.     鉛筆探査機と標準探査機を含む複数の探査機タイプをサポート

2.     従来の多要素配列探査機をサポートする (オプション)

3.     同期温度補償機能を持つ高温探査機をサポートする (オプション)

4.     検査中に空間移動をリアルタイムで記録するためのエンコーダをサポートする

5.     Bx信号プランビュー,Bz信号プランビュー,バタフライ図,グラデント図を表示できます

6.     調整可能な検査周波数,範囲1kHz〜10kHzをサポートする

7.     制御可能な信号強度,自動または手動調整をサポート

8.     検査中に探査機の変更を可能にする,探査機のホット交換をサポート

9.     ホットスワップとエンコーダの切断をサポート

10.  探査ボタン機能をサポートする:探査ボタンでソフトウェアスキャン機能を制御できる (例えば,起動,停止,リフレッシュ)
