ACFM-X2 交流電流場測定システム 金属表面近表面の欠陥検査のための携帯型ACFM裂け目検出器

ACFM-X2 交流磁场测量系统 ポータブル交流磁場探傷器 金属表面近接表面欠陥検査用 塗料エポキシコーティング対応

適用材料:

強磁性体および非強磁性導電性金属（炭素鋼、ステンレス鋼、アルミニウムなど）

適用欠陥:

表面亀裂およびその他の線状欠陥を効果的に検出可能

検出安定性:

最小欠陥検出率90%以上

適用範囲:

金属構造物の表面および近接表面欠陥の検出

検査深度:

炭素鋼で最大3mm、ステンレス鋼で最大5mm、アルミニウムで最大8mm

許容コーティングタイプ:

非導電性コーティング（塗料、エポキシ樹脂、アスファルトなど）

機器要件:

最大稼働時間: 16時間

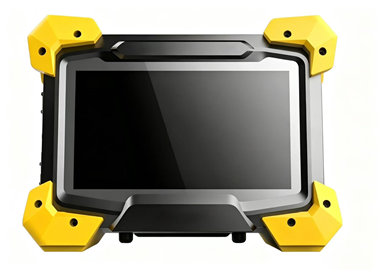

本体寸法: 225mm * 172mm * 76mm

重量: 2.1kg以下

動作温度: -10℃～40℃

動作湿度: 90%以下（相対湿度）

ハードウェア機能要件:

ペンシルプローブおよび標準プローブを含む複数のプローブタイプをサポート

従来のマルチエレメントアレイプローブをサポート（オプション）

同期温度補償機能付き高温プローブをサポート（オプション）

検査中の空間変位をリアルタイムで記録するためのエンコーダーをサポート

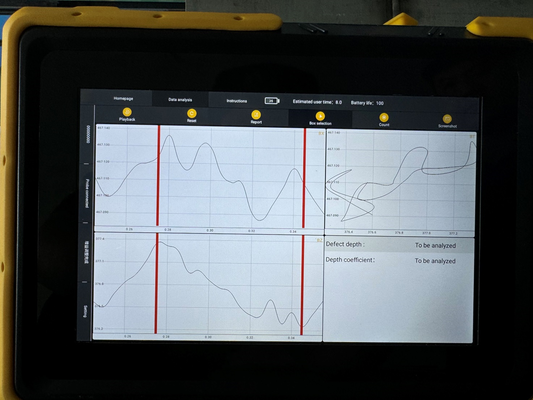

Bx信号平面図、Bz信号平面図、バタフライ図、勾配図を表示可能

調整可能な検査周波数（範囲1kHz～10kHz）をサポート

調整可能な信号強度（自動または手動調整）をサポート

プローブのホットスワップをサポート（検査中にプローブを変更可能）

エンコーダーのホットスワップおよび切断をサポート

スキャン機能（例：開始、停止、更新）

プローブボタン機能をサポート（プローブ上のボタンでソフトウェアを制御可能）

ソフトウェア機能要件:

システムソフトウェアはAndroidプラットフォーム（中国語）で動作し、デバイス制御、信号取得、分析などを可能にします。

ソフトウェアは、プローブ接続、検査パラメータ、バッテリーレベルなどのステータス情報を表示できます。基本的な検査設定、検査データ、検査レポートを含む新しいプロジェクトファイルの作成をサポートします。

プロジェクトファイルのインポート/エクスポートをサポートし、検査パラメータを表示または設定できます。

部品タイプ、材料、コーティング厚さ、溶接幅、部品温度などのパラメータ設定をサポートします。

ソフトウェア機能要件:

*パラメータ推奨機能（設定された検査対象情報に基づいて適切なプローブとパラメータを推奨）

*機器感度調整機能（標準試験ブロックを使用して校正可能）

*欠陥深さ係数校正機能（参照試験ブロックを使用して深さ係数を設定可能）

*励磁調整機能（検査対象に基づいて検査周波数と励磁レベルを調整し、機器ゲインを自動調整）

*検査インターフェースの縦軸は、フォローモードと固定モードの切り替えをサポートし、いつでも調整可能

*検査画像ズーム機能（手動ズームと結果表示のための水平ドラッグを可能）

*画像リセット機能（ズームまたはドラッグされた画像をワンクリックで復元）

*検査画像再生機能（複数回のレビューをサポート）

*マーキング機能（検査中にマークボタンをクリックすると、検査画像に区切り線が追加され、レポートでセグメント表示可能）

*欠陥サイジング機能（欠陥を特定した後、その領域を選択すると、エンコーダーデータに基づいて欠陥長を計算可能。表面開口部欠陥の深さは、Bx信号の変動に基づいて計算可能）

*カスタム検査レポートフォーマットとレポートエクスポート機能をサポート

*履歴プロジェクトファイルから検査レポート、画像、データを表示することをサポート

基本構成

ホストユニット: 1台

信号取得・解析ソフトウェア: 1セット

ペンシルプローブ: 1本

標準プローブ（エンコーダー付き）: 1本

プローブ接続ケーブル: 1本

充電器: 1セット

製品ユーザーマニュアル: 1セット

品質ドキュメント: 1セット

機器ケース: 1セット

3エレメントアレイプローブ: オプション
