TG-5600DL ポータブル超音波厚み計 複数の測定モード P-E I-E E-E 高温耐性産業用 NDT厚み計

TG-5600DL ポータブル超音波厚さ計 マルチ測定モード P-E I-E E-E 高温耐性 工業用NDT厚さ計

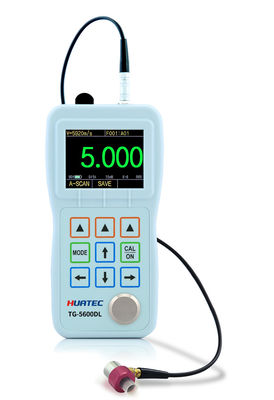

HUATEC TG-5600DLはポータブル超音波厚さ計です。超音波測定の動作原理に基づき、TG-5600DLは様々な材料の厚さを0.001ミリメートルまたは0.0001インチの高精度で測定でき、様々な厚さ測定アプリケーションで広く使用されています。

ユーザーは、測定対象物を損傷することなく、測定対象物の片側からのみ厚さを測定できます。

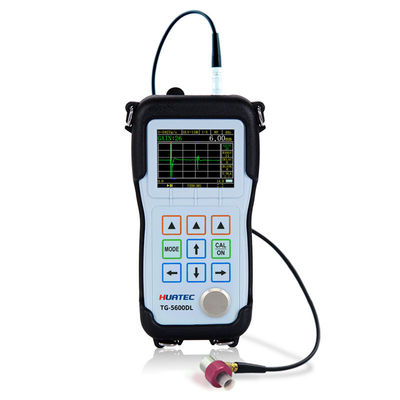

TG-5600DLは、厚さ測定値とAスキャンを同時に表示でき、ユーザーは波形を確認できます。エコー表示はユーザーが測定を制御するのに役立ち、厚さ測定範囲が広く、測定値が正確であり、材料に関連する測定誤差も回避できます。Bスキャン機能は、測定対象物の底面形状を観察するために使用されます。プローブは測定対象物の表面に沿って移動し、測定対象物の断面を表示します。

このゲージは、製造業、金属加工業、航空宇宙、鉄道輸送、化学工業、商品検査業、その他の試験分野で使用できます。生産設備内の様々なパイプや圧力容器の薄化レベルを監視することに加えて、使用中に腐食された後の薄化レベルを監視することに加えて、非破壊検査業界に不可欠なツールです。

ストレージ機能はオプションであり、顧客のさまざまなニーズに応じて、内蔵の大容量データロガーは最大100,000の厚さ測定値と400の波形を保存できます。その他の機能はオプションで、多層厚さ測定、超高解像度、大範囲厚さ測定、デジタルノイズリダクションとウィンドウモード、内壁酸化皮膜、リアルタイム通信、マルチチャンネルなどのオプションがあります。

主なパラメータ

主な測定機能

・ほとんどの材料測定は、単要素トランスデューサーを使用して行うことができます。

・測定厚さ範囲：0.01 mm～38 m、測定対象の材料、プローブ、表面状態、温度、選択された構成によって異なります。

・未知の音速材料の音速を決定

・高解像度：通常の表示解像度は0.001mm、オプションの超高解像度は0.0001mmに達します。

・測定単位：ミリメートル、インチ、ミクロン、ミル。

・高温測定：500℃までの温度。

・システムデフォルト設定メニュー：ユーザーの利便性のために、機器のプローブを使用するためのデフォルト条件に従って設定されています。

・一時停止機能：測定後の処理操作が可能です。すべてのパラメータを便利に調整して、安定した測定データを取得できます。

・全画面波形表示機能：エコー表示領域を20%拡大し、オペレーターに大きなウィンドウ体験を提供します。

・エコー強度表示：エコーが強いほど、表示されるインジケーターバーが多くなり、特にデジタル表示はより役立ちます。

・時間ベースのBスキャンモード：測定対象物の底面形状を観察するために使用されます。

・差/減少率モード：設定点に対する厚さの差が表示され、減少率のパーセンテージで表されます。

・TDG時間可変ゲイン：初期ゲインを減らすことで初期パルスまたはインターフェースエコーを効果的に減衰させ、最大ゲインを増やすことでテストサンプルの底面エコーを増加させ、測定が容易になります。

・測定モード：パルスエコー（P-E）、インターフェースエコー（I-E）、エコーエコー（E-E）、マルチエコー（I-ME）、ダブルエコー検証（E-EV）

標準構成

オプションアクセサリー

この表は、さまざまな一般的な材料における超音波の伝播速度を示しています。これは参考用です。これらの材料の実際の速度は、材料組成、結晶粒の優先配向、多孔性、温度などのさまざまな理由により、表の速度と異なる場合があります。したがって、最高の測定精度を達成するために、特定の材料で作られたサンプルを最初にテストして、特定の材料の速度を確認する必要があります。

材料速度リスト

注:上記の表は参考用です。実際の速度キャリブレーションについては、6.2速度キャリブレーションを参照してください。
