商品の詳細:
|
| 表示画面: | 2.4インチ 320×240 IPS_LCD | プローブの種類: | シングル・クリスタル、ダブル・クリスタル |
|---|---|---|---|
| 測定モード: | P-E (パルス・エコー)、E (エコー) | 測定範囲: | 0.153200mm (長長波の炭素鋼) |
| 更新速度: | 4Hz、8Hz、16Hz、24Hz | ||
| ハイライト: | ポータブル超音波厚さ計,工業用パイプ腐食検出器,自動校正付き超音波厚さ計 |
||

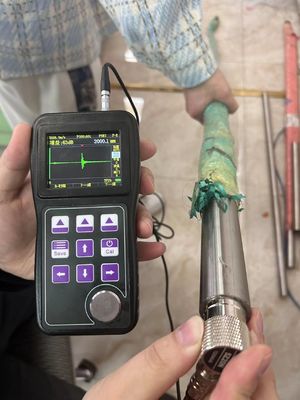

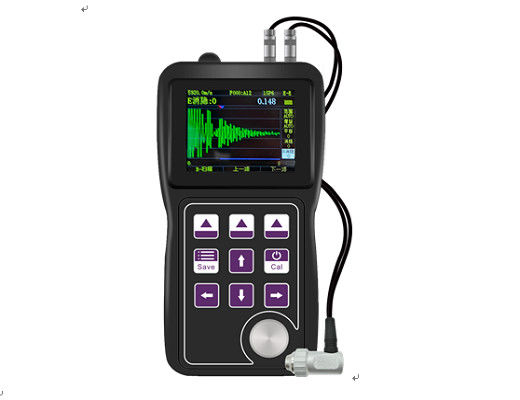

TG-4900DL ポータブル超音波厚さ計 0.15-3200mm 範囲 96dB ゲイン 自動校正 工業用パイプ腐食検出器
HUATECグループが開発・製造したTG-4900DL超音波厚さ計は、OLEDカラー画面を採用しており、Aスキャン静止画、Bスキャン厚さ機能、コーティング貫通測定、大容量データストレージなどの機能を備えています。超音波測定原理に基づいた、高精度・高分解能のポータブル工業用非破壊検査機器です。
本機は、製造、金属加工、化学工業、商品検査などの検査分野で広く使用できます。各種プレートや加工部品の正確な測定に加え、生産設備内の各種パイプや圧力容器の、使用中の腐食による薄化度を監視することも可能です。非破壊検査業界に不可欠な機器です。
本シリーズの全機種に標準でAスキャン静止画機能を搭載しており、ユーザーは測定をより適切に制御し、材料自体の要因による誤測定を防ぐことができます。この厚さ計はコーティング貫通測定機能を備えています。測定材料の表面にコーティングや塗装層がある場合、ワークピースの表面コーティングを研磨・損傷することなく、ワークピース基材の実際の厚さを得ることができます。
基本パラメータ
| 帯域幅 | 1MHz～20MHz |
| 受信ゲイン | 96dB、ステップ1dBまたは6dB |
| フィルター | 広帯域、5M、10M、15M |
| 更新レート | 4Hz、8Hz、16Hz、24Hz |
| 分解能 | X.X (0.1mm)、X.XX (0.01mm)、X.XXX (0.001mm) |
| 測定範囲 | 0.15～3200mm (縦波炭素鋼) |
| 表示モード | ノーマル、差分、最大値キャプチャ |
| 検出モード | 全波、正半波、負半波、RF、RF反転 |
| 測定モード | P-E (パルスエコー)、E-E (エコーエコー) |
| 校正モード | 自動ゼロ点校正、自動音速校正 |
| データストレージ | 520ファイルを保存可能、各ファイルに252個の厚さ値を記録可能 |
| 補助機能 | 自動ゲイン、自動レンジ、自動ブランキングE、自動フリーズ、自動シャットダウン (スリープ)、ブザーアラーム、ホストコンピュータ通信 |
| プローブインターフェース | DUAL LEMO-00C5 |
| プローブタイプ | 単結晶、複結晶 |
| パルスモード | 方形波、双面波 |
| 送信電圧 | 25～300V、25Vステップ |
| パルス幅 | 25～300ns、5nsステップ |
| 出力インターフェース | MINI USB、ホストコンピュータへのデータエクスポート |
| 入力方法 | キーコンビネーション入力、短押し・長押し認識対応 |
| ディスプレイ画面 | 2.4インチ 320×240 IPS_LCD |
| バッテリー | 単三アルカリ電池 2本 |
| サイズ | 153mm×76mm×37mm |
| 重量 | 228g (バッテリー含まず) |
| 言語 | 中国語、英語 |
| 単位 | メートル法、インチ法 |
| 動作温度範囲 | -10℃～55℃ |
製品の特徴
標準構成
| 名称 | 数量 |
| ホスト TG-4900DL | 1 |
| プローブ | オプション |
| アルカリ電池 | 2 |
| カップリング剤 | 1 |
| 機器用密閉ケース | 1 |
| 取扱説明書 | 1 |
| 製品保証書 | 1 |
| 製品証明書 | 1 |
オプション構成
| TG-4900DL プローブ選択 | |||
| モデル | 5PΦ10 | 5Z20N | 15P6 |
| タイプ | 複結晶 5M | 単結晶 5M | 単結晶 15M |
| 周波数 | 5MHz | 5MHz | 15MHz |
| 接触面積の直径 | 10mm | 20mm | 6.35mm |
| 測定範囲 | 1～400.0mm | 4～3200.0mm | 0.15～25.0mm |
|
許容接触温度 -10℃～70℃ |
|||
