商品の詳細:
|
| 負荷分割値: | 1N | 検出範囲: | Φ1.5—30 mm (別のセンサーを選択してください) |
|---|---|---|---|
| アラーム: | 音声・光声アラーム | 表示間違い: | ±0.2% |
| 感受性の反復性の間違い: | ±0.055% | 出力ファイルのタイプ: | 単語ファイル出力 |
| 定性判断の正確性: | 99.99% | ||
| ハイライト: | エレベーターワイヤーロープ探傷器,電磁非破壊検査装置,断線腐食検査機 |
||

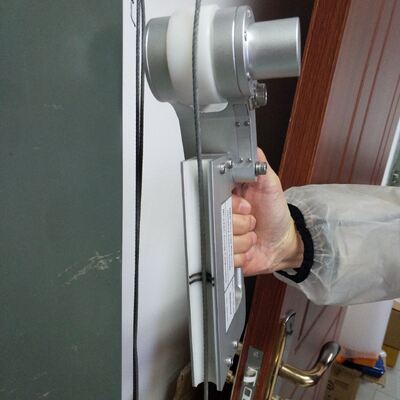

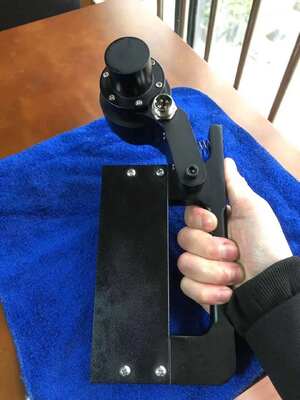

HRD-150 エレベーターワイヤロープ欠陥検出器 電磁 NDT テスト 内部 外部 壊れたワイヤ 耐用 腐食 欠陥検査 機械
I. 製品概要
◆線索の内部および外部の壊れたワイヤ,磨き,腐食,変形,松散な糸,ジャンプワイヤ,材料の変更,その他の欠陥をオンラインでテストすることができます.
◆ 試験結果は,さまざまな産業の基準を満たし,壊れたワイヤの数と壊れたワイヤの面積の比率として表示できます.
◆直接サンプル採取,処理,分析のためのコンピュータUSBインターフェース,オンライン音声と光アラーム,リアルタイム表示結果.
◆センサーの円形構造,周回回り,軸磁化,電線ロープを飽和状態まで磁化
◆ この センサー は,水 に 耐える,塵 に 耐える,衝撃 に 耐える,湿気 に 耐える 合金 アルミ 殻 を 採用 し て い ます.
◆安定した作業,信頼性の高いパフォーマンス,高い検出精度,強力な反干渉性能,正確なデータ
◆Windows98/2000/xp/Vista/windows7 の様々なコンピュータオペレーティングシステムに適応するソフトウェア
◆ 国内計量法と国内生産安全法の規定に従って,各計器は,米国標準ASTM1571に従って,国家計量研究所が第三者として検査しなければならない.試験報告が発行され,法的資格を取得する.
◆鉱山,ロープウェイ,リフティング機器,エレベーター,港の機械,ケーブルブリッジなどに広く使用されています.
Japanese
2システム構成とモデル
(1) エレベーターのワイヤロープ直径は8-16mmです
(2) 電線ロープコンピュータの欠陥検出器の総モデルはE15/E20です.
| シリアル番号 | 内容 | QTYは | コメント | |
|
感知する ユニット |
1. | E15 興奮ポリマグネットサンプリングセンサー ((エンコーダーを形成するための自動距離位置付け) | 1 | 8-16mm すべての種類のエレベーターワイヤロープがテストできます (単一のロープ) |
| 2. |
E20 エキサイテーションポリマグネットサンプリングセンサー (エンコーダーを作るための自動距離位置付け) |
1 | 8-16mm すべての種類のエレベーターワイヤロープがテストできます (マルチロープ) | |
|
変換 ユニット |
3. |
RADFデジタル変換器 (オンラインモニタリングとリアルタイムアラーム) |
1 | モジュールはアメリカから輸入されている |
| 4. | 8344 信号切換 | 1 | ||
| 5. | USB シリアル変換ライン | 1 | ||
|
解決する ユニット |
6. | V3.0 バージョン処理 パッケージ | 1 | |
| 7. | ラップトップ | 1 | パソコンバッグとマウスを含む | |
| 添付ファイル | 8. | スタンダードパッケージケース | 1 | |
| 9. | 安全ライン | 1 | ||
| 10. |
国立法定計量機関によって発行 第三者による試験報告 |
1 | 法律上の資格を得る |
3仕様
規格:GB/T21837-2008,ASTM E1571-2001 (鉄磁性鋼線ロープの電磁性検査に関する標準仕様),GB/T5972-2006/ISO 4309:90, GB8918 2006年
検知範囲:Φ1.5 30 mm (別のセンサーを選択)
センサーとワイヤロープ間の相対速度:0.0.6.0 m/s 最高の選択:0.3・1.5 m/s
ガイドハッシュとワイヤロープの間隔を最大限制限する: 2 ∼6 mm,許容された間隔: 0 ∼15 mm
出力ファイルタイプ: Word ファイル出力
アラーム: 音声・光信号
壊れたワイヤロープの位置を検知する
定性判断の精度: 99.99%
定量評価
感度重複性の誤差: ±0.055%
表示誤差: ±0.2%
位置検出の誤り (L): ±0.2%
電源:5V パソコン用電源
センサーの重量: < 10kg (通常のセンサー)
環境温度は-10°C~40°C
空気圧:86~106Kpa
相対湿度:≤85%
4基礎技術と法律の資格
(1) 仮想機器:ワイヤロープの無限の不確実性. 仮想機器技術を使用し,従来の機器をソフトウェアに置き換えて,コンピュータを使用して直接サンプルを採取することによってのみ,誤った判断をしないようにしますワイヤロープの処理をスキャンすると 結果は正確で 繰り返すことができます
(2) 3つの決定装置: 異なる産業におけるワイヤロープのスクラップのための国家標準に従って,この製品は,電磁性定量,定量,位置付け,電線ロープの内部および外部の壊れたワイヤのオンライン非破壊試験鉄線,変形,材料の異常,その他の欠陥
(3) 法的手段: 国内計量法及び国内生産安全法の規定により,各計器は,米国標準ASTM1571-2006とGB/t21387-2008に従って,国家計量研究所によって第三者として検査されます.試験報告が発行され,法的な資格を取得します.
5技術指標
電線ロープ直径範囲の完全な範囲を検出することができます: Φ 1.5-300 - mm (異なるシリーズ仕様センサーを設定する必要があります)
センサーとワイヤロープ間の相対速度: 0.0〜6.0 m/s 最適: 0.3〜1.5 m/s
センサーガイド袖とワイヤロープの間の最適なギャップは 2 -- 6mm,および許容ギャップは 0 -- 15mm
壊れたワイヤの欠陥 (LF) の検出能力
定性:単一の濃縮された破線の定性検出精度は99.99%
定量化: 単一の場所にある破れた根の数によって,同じ根または同じ根が誤った判断をすることができる.
単一の集中的な根部破裂で誤りなく100倍以上の定量検出,精度率は92%以上
金属の横切りの量的な変化率 (LMA)
検知感度重複性の許容誤差: ±0.055%
検出精度表示の許容誤差: ± 0.2%
位置 (L) の検出能力:検出長度の誤差パーセント: ±0.2%
電源:コンピュータ電池5V
センサー重量:通常使用される仕様 < 10kg
環境温度: -10°C~40°C 大気圧: 86~106Kpa 相対湿度: ≤85%
