商品の詳細:
|
| 負荷分割値: | 1N | 検出範囲: | Φ1.5—30 mm (別のセンサーを選択してください) |
|---|---|---|---|
| アラーム: | 音声・光声アラーム | 表示間違い: | ±0.2% |
| 感受性の反復性の間違い: | ±0.055% | 出力ファイルのタイプ: | 単語ファイル出力 |
| 定性判断の正確性: | 99.99% | ||
| ハイライト: | 産業用ワイヤロープデフェクトスコープ,エレベーターロープの検査用 NDT検出器,鉱山クレーン用ロープ検査探知器 |
||

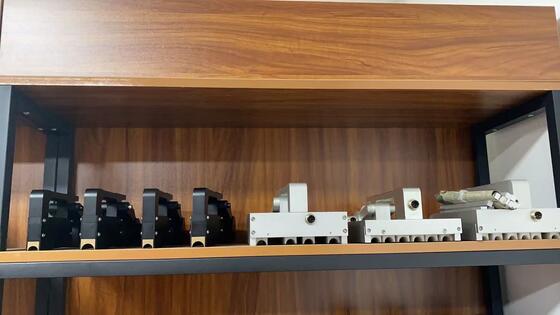

HRD-150 産業用ワイヤーロープ欠陥検出器 仮想計器 定量的位置決め 非破壊検査装置（エレベーター、鉱業、クレーンロープ検査用）
I. 製品概要
● ワイヤーロープの内部および外部の断線、摩耗、腐食、変形、ストランドの緩み、ジャンプワイヤー、材質変化などの欠陥をオンラインでテストできます。
● テスト結果は、さまざまな産業の基準を満たし、断線数と断線面積の総断線面積に対する比率の形式で表示できます。
● コンピュータUSBインターフェースによる直接サンプリング、処理、分析、オンライン音と光のアラーム、リアルタイム表示結果。
● センサーは円形構造、円周全体を囲み、軸方向磁化、ワイヤーロープを飽和状態に磁化します。
● センサーは合金アルミニウムシェルを採用しており、防水、防塵、耐衝撃性、防湿性があります。
● 安定した作業、信頼性の高いパフォーマンス、高い検出精度、強力な干渉防止性能、正確なデータ。
● ソフトウェアは、Windows98/2000/xp/Vista/windows7のさまざまなコンピュータオペレーティングシステムに適応します。
● 国の計量法および国の生産安全法に基づき、各機器は第三者として米国の標準ASTM1571に準拠して国の計量研究所によって検査され、テストレポートが発行され、法的資格を取得します。
● 鉱業、ロープウェイ、リフティング機器、エレベーター、港湾機械、ケーブルブリッジなどの分野で広く使用されています。
Japanese
2. システム構成とモデル
(1)。 エレベーターワイヤーロープ径は8-16mm
(2)。 ワイヤーロープコンピュータ欠陥検出器の総モデルはE15/E20です
| シリアル番号 | 内容 | 数量 | コメント | |
|
センシング ユニット |
1. | E15励磁ポリマグネティックサンプリングセンサー（エンコーダーを形成するための自動距離位置決め） | 1 | 8-16mm すべてのエレベーターワイヤーロープをテスト可能（単線） |
| 2. |
E20励磁ポリマグネティックサンプリングセンサー （エンコーダーを形成するための自動距離位置決め） |
1 | 8-16mm すべてのエレベーターワイヤーロープをテスト可能（複線） | |
|
変換 ユニット |
3. |
RADFデジタルコンバーター （オンライン監視とリアルタイムアラーム） |
1 | モジュールは米国から輸入 |
| 4. | 8344信号切り替え | 1 | ||
| 5. | USBシリアルコンバーターライン | 1 | ||
|
処理用 ユニット |
6. | V3.0バージョン処理パッケージ | 1 | |
| 7. | ラップトップ | 1 | コンピュータバッグとマウスを含む | |
| 付属品 | 8. | 標準梱包ケース | 1 | |
| 9. | 安全ロープ | 1 | ||
| 10. |
国の法的計量機関発行 第三者テストレポート |
1 | 機器の使用により法的資格を取得 |
3. 仕様
規格: GB/T21837-2008, ASTM E1571-2001 (強磁性鋼ワイヤーロープの電磁検査標準仕様), GB/T5972-2006/ISO 4309:90, GB8918—2006
検出範囲:Φ1.5—30 mm (異なるセンサーを選択)
センサーとワイヤーロープ間の相対速度:0.0—6.0 m/s 最適:0.3—1.5 m/s
ガイドスリーブとワイヤーロープ間の最適な隙間: 2—6 mm、許容隙間:0—15mm
出力ファイルタイプ: Wordファイル出力
アラーム: 音と光のアラーム
断線ロープ位置(LF)検出
定性判断精度: 99.99%
定量評価
感度の繰り返し誤差: ±0.055%
表示誤差: ±0.2%
位置検出誤差,(L): ±0.2%
電源: 5Vコンピュータ電源
センサー重量: < 10kg (標準センサー)
環境温度 -10℃~40℃
気圧: 86~106Kpa
相対湿度: ≤85%
4. 技術コアと法的資格
(1)。 仮想計器: ワイヤーロープの無限の不確実性。仮想計器技術を使用し、従来の計器をソフトウェアに置き換え、コンピュータで直接サンプリングすることで、映画を見ているかのように、ワイヤーロープの全プロセスをスキャンし、見逃し検査や誤った判断を防ぎ、結果は正確で再現性があります。
(2)。 三位一体計器: さまざまな産業におけるワイヤーロープのスクラップに関する国家基準に基づき、本製品は電磁定性、定量、位置決め、オンライン非破壊検査により、ワイヤーロープの内部および外部の断線、錆、摩耗、金属断面積の変化、ストランドの緩み、ジャンプワイヤー、変形、材質異常などの欠陥を検出します。
(3)。 法的計器: 国の計量法および国の生産安全法に基づき、各機器は第三者として米国の標準ASTM1571-2006およびGB/t21387-2008に準拠して国の計量研究所によって検査され、テストレポートが発行され、法的資格を取得します。
5. 技術指標
ワイヤーロープ径範囲の全範囲を検出可能: Φ 1.5-300 - mm (異なるシリーズ仕様のセンサー構成が必要)
センサーとワイヤーロープ間の相対速度: 0.0 -- 6.0 m/s 最適: 0.3 -- 1.5 m/s
センサーガイドスリーブとワイヤーロープ間の最適な隙間は2 -- 6 mm、許容隙間は0 -- 15mm
断線欠陥(LF)検出能力
定性: 単一集中断線の定性検出精度は99.99%
定量: 単一箇所での断線根数は、1本または1本相当の誤判定を許容
単一集中断線の定量検出を100回以上誤りなく行い、精度は≥92%
金属断面積変化(LMA)の定量率
検出感度繰り返し誤差の許容誤差: ±0.055%
検出精度指示誤差の許容誤差: ±0.2%
位置(L)検出能力: 検出長百分率誤差: ±0.2%
電源: コンピュータバッテリー電源 5V
センサー重量: 一般的な仕様 < 10kg
環境温度: -10℃~40℃ 気圧: 86~106Kpa 相対湿度: ≤85%
