商品の詳細:
|
| サイズ: | 250×165×55mm | 動作温度: | -10℃～50℃ |
|---|---|---|---|
| 大きい記憶: | 1000グラフ | 材料速度: | 100~20000 M/s |
| 保管温度: | -30°Cから50°C | 感度: | 選択可能な決断0.1、1.0、2.0、6.0 DBで最高120 DB。 |
| テスト モード: | 脈拍のエコー、二重要素およびによ伝達 | 範囲: | 鋼鉄速度の0-10000のmm、 |
| ハイライト: | 大きい記憶超音波欠陥の探知器,脈拍のエコーの超音波欠陥の探知器,超音波欠陥の検出装置の工場 |
||
キャリブレーションやカーブ作成など、操作を支援するユーザーフレンドリーなダイアログインタラクティブ。
★ 必要なすべてのツール: DAC、AVG、TCG AWS など。
★ パルス繰り返し周波数: 10-2000Hz の精密調整、高速スキャン、見逃しなし。
★ 高い信号対雑音比、クリアで安定したエコー、ノイズ対策設計、過酷な作業条件に最適。
★ 12 ビット AD、高速サンプリングにより、細部まで詳細なエコー図を実現。高感度で、微小な欠陥も検出可能。
★ プローブ周波数 20M を完全に利用可能。
★ IP65 規格。保護ラバーケーシング。ダンピングサポートにより、あらゆる角度で自立可能。
★ バッテリーは 1 回の充電で 15 時間持続。
正確な欠陥位置の自動表示 (深さ d、レベル p、距離 s、振幅、sz dB、ф)。
欠陥サイズ測定: AVG または DAC/TCG を使用した自動欠陥サイズ測定により、欠陥の合否判定の報告を迅速化。
トランスデューサーのゼロ点、角度、前面エッジ、材料速度の自動キャリブレーション。(V2 および 2 つの穴)
エコーを評価するための DAC/TCG および AVG の作成と使用に便利で、カーブの修正と補正が可能。
U-Disk を接続すると、ユニットは無制限のメモリを取得できます。
ユニットには 17 の規格があります。
モバイルデバイスへの Bluetooth 接続により、現場で検出レポートを生成および印刷できます。AWS D1.1。
曲面補正機能。
クラック高さ測定機能。
ゲートの拡大: ゲート範囲を画面全体の幅に広げます。
自動ゲイン機能。
エンベロープ: 70 Hz の更新レートでのライブ A スキャンと A スキャン表示のエンベロープを同時表示。
ピークホールド: 凍結されたピーク波形をライブ A スキャンと比較して、テスト結果を簡単に解釈。
スキャンフリーズ: 表示フリーズは波形と音響パスデータを保持。
アラーム: ビープ音と LED。
リアルタイムクロック。
エコーの塗りつぶし。
マークのキャプチャ。
ゲート内のエコーの色。
| パラメータ | 仕様 |
|---|---|
| サイズ | 250×165×55mm |
| 保管温度 | -30℃ ～ 50℃ |
| トランスデューサー接続 | BNC または LEMO |
| 帯域幅 (アンプバンドパス) 周波数 | 0.2 ～ 25 MHz |
| リジェクト (抑制) | 画面高さの 0 ～ 80% |
| 電源要件 | AC 電源 100-240 VAC、50-60 Hz |
| ダイナミックレンジ | ≥38dB |
| 分解能 | >40dB (5P14) |
| 材料速度 | 100～20000 M/s |
| 感度残留 | >68dB |
基本機器パッケージ

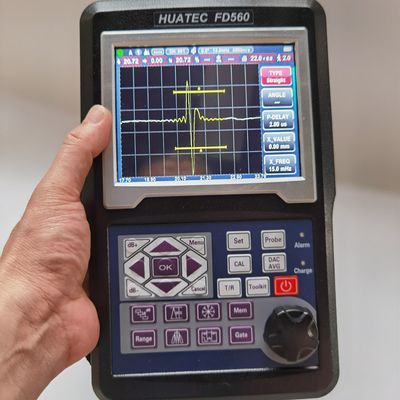

ポータブル超音波探傷器
ストレートビームトランスデューサー (2.5 MHz、Φ20)
アングルビームトランスデューサー (4 MHz、8 mm×9 mm、60°)
トランスデューサー用相互接続ケーブル (Q9-C5、またはオプションの C9- C5)
充電式リチウムイオンバッテリーパック、8 アンペア時
電源/充電器ユニット
英語の取扱説明書
アプリソフトウェア
保護ラバーケーシング
ストラップ
オプション:
1. スイベルメタルサポート、ダンピングサポートにより、あらゆる角度で自立可能。
2. モバイルデバイスへの Bluetooth 接続により、現場で検出レポートを生成および印刷できます。モバイルデバイスの Bluetooth アプリ。
3. IIW V2 ブロック。
4. レザーシース。
