商品の詳細:
|
| ディスプレイ: | 7インチTFT色スクリーン、800*480決断 | 材料速度: | 100~20000m/s |
|---|---|---|---|
| 脈拍の変位: | -10~1000mm | 試験範囲: | 0~15000mmの最低の表示範囲:15mm （鋼鉄で） |
| 棄却物: | 0~80%のステップ1% | 作業頻度: | 0.5~20MHz; |
| 利益: | 0~110dBのステップ:0.5/2/6/12dB | 減圧: | 560Ω |
| 数字チャネル: | 500グループ（量られることできる） | ||
| ハイライト: | デジタル超音波欠陥の探知器,タッチ画面の超音波欠陥の探知器,欠陥の探知器の超音波工場 |
||

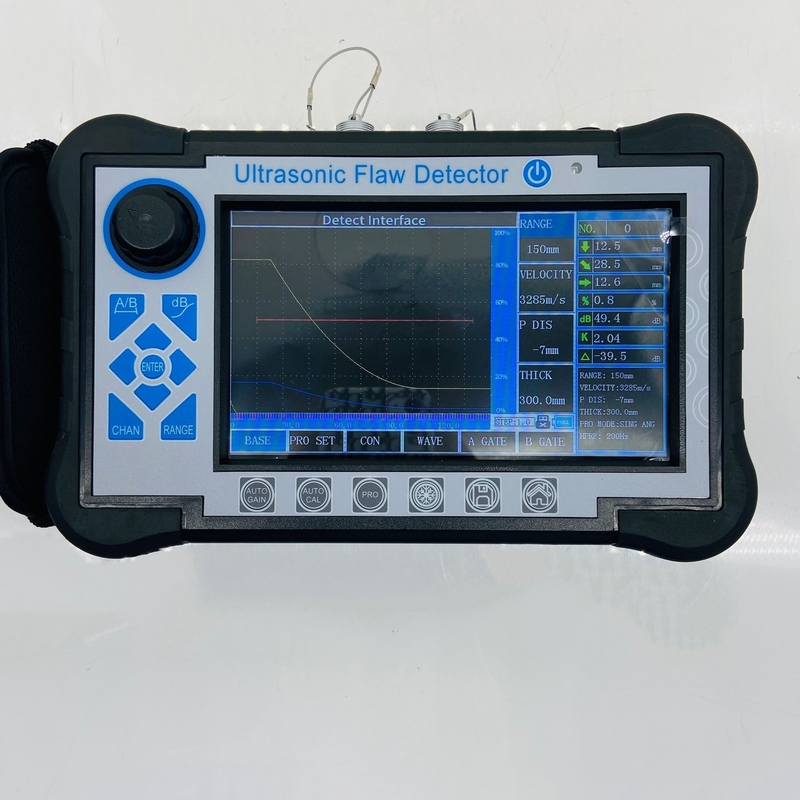

デジタル超音波欠陥検出器は,触覚スクリーンである先進的なタイプです,迅速に,簡単に,損傷なく,正確に検出,位置,裂け目などの作業部品内の様々な欠陥を評価し診断する電気,石油化学,ボイラーと圧力容器,鉄鋼構造,軍事,航空宇宙,鉄道輸送,自動車破壊性のない試験産業にとって不可欠なツールです.
特徴
●近距離および遠距離検出の要件を満たす高精度の定量化と位置付け
●近場盲帯は小さく,小径と薄壁のパイプの検出要件を満たすことができます.
●自動校正機能: 1 つのボタンの自動校正,操作が簡単,自動試験探査機
● 障害のエコー位置を自動的に表示します ((深さ:d,水平:p,距離:s,幅,dB,ф)
●3つのスケールを自由に切り替える (深さ:d,水平:p,距離:s)
●自動増幅,ピークエンベロープ,ピークメモリ機能により検出効率が向上します.
● 欠陥検出プロセスと動的再生を自動的に記録します
●φ値計算:直線探査機による偽造欠陥検出により,最大波を自動的に φ値に変換できます.
●500の独立チャンネル (拡張可能) は,任意の産業の検知基準を自由に入力し,保存することができ,現場検査のための標準ブロックを運ぶ必要はありません.
●500Aスキャン波とデータを自由に保存,再生
● DAC,AVG,TCG 曲線 (深度補償) は自動的に生成され,分割できます.サンプリング ポイントは制限なく,修正・補償できます.
●14 の 組み込み の 検査 基準
●あらゆる業界基準を自由に入力できます
● パルス の 幅 と 強さ を 調整 できる
●BスキャンとB色スキャン機能
●コンピュータと通信し,WORDをエクスポートできます.ファイル,検出レポートも
●IP65ABSプラスチックケース,頑丈で耐久性があり,防水性,防塵性があり,優れた反干渉能力を持っています
● (無線) 通信 ソフトウェア を 使い,データ プリント レポート など を 分析 する.
● 26万 色 の 真の 色 の スクリーン で,強烈 な 光 や 弱い 光 の 下 の 作業 環境 に 適し
●高性能 リチウム バッテリー 8〜10 時間連続で働ける
● 時計 を リアルタイム に 記録 する: 欠陥 を 検知 する 日付, 時間 の 記録, 保存
●電源停止保護,保存データを失うことはできません
●欠陥検出パラメータは自動的にテストまたは事前設定できます
●デジタル・リジェクタ 増幅と線形性には影響しない
●ガイン補償: Db 減衰は,表面の荒さ,曲げた表面,厚いパーツの長距離欠陥検出などのために修正できます.
●PCのソフトウェアで欠陥検出器を操作することができ,コンピュータ制御の欠陥検出器の
テクニカル仕様
| ディスプレイ | 7インチ TFT カラースクリーン,解像度800*480 | |
| 動作モード | ボタン,回転,タッチスクリーン | |
| 電源 | リチウムイオン電池 | |
| バッテリー容量 | 5.0Ah | |
| 電源電圧 | 12V | |
| 電力量 | 1 | |
| 労働時間 | ≥8時間 | |
| アダプター入力 | DC100~240V 50Hz/60Hz | |
| アダプターの出力 | AC 12V | |
| アダプターの電源 | 36W | |
| データ保存 | SD カード (16G) | |
| アラーム | 1 | |
| 作業温度 | -10°C 45°C | |
| 貯蔵温度 | -20°C〜60°C | |
| IPグレード | IP65 | |
| サイズ | 245*155*55mm | |
| 体重 | 1.18kg (バッテリーも含む) | |
| 従来のUTモデル | ||
| 探査器のコネクタタイプ | LEMO 00 | |
| チャンネルタイプ | シングルチャンネル | |
| チャンネル番号 | 500グループ (スケーリング可能) | |
| パルスタイプ | 負の急波 | |
| 送電電圧 | 50~350V 50Vでステップ | |
| 減圧 | 560Ω | |
| 利益 | 0~110dB ステップ:0.5/2/6/12dB | |
| 良い 調整 を 得る | -4~+4 | |
| 表面補償 | すべての利益範囲 | |
| 作業頻度 | 0.5~20MHz; | |
| 探査機のタイプ | シングル・ダブル・トゥー・スムージン・タイプ | |
| フィルター |
3つのオプション: 1~4MHz/0.5~10MHz/2~20MHz |
|
| 検出モード | ネガティブ/ポジティブ/双方向/RF | |
| 拒否する | 0~80%,ステップ 1% | |
| 試験範囲 | 0~15000mm,最小表示範囲:15mm (鋼製) | |
| 材料の速度 | 100~20000m/s | |
| 脈動の移動 | -10~1000mm | |
| P 遅延 | 0~200us | |
| X-VAL | 0~100mm | |
| ガイド | 溶接,シート,鍛造の検査 | |
| テストポイント | ピーク/X-val/J val | |
| 測定 |
ゲート:振幅,振幅 dB 値,範囲,水平距離,垂直距離,A と B ゲートの差値 クーサー:2 クロス クーサー,水平と垂直の距離,および クーサー間の距離をテストできます ((Bスキャン機能の下) |
|
| ゲート | ゲートスタート:全範囲 | |
| ゲートの幅:全範囲 | ||
| ゲートレベル:10~90%,ステップ:1% | ||
| 曲線 | DAC,最大6つの曲線,NB/T 47013,GB/T 11345,GB/T 29712およびその他の規格を満たす | |
| TCG 最大6つの曲線 | ||
| AVG | ||
| その他の機能 | フルスクリーン,カーソルスイッチ ((範囲/高さ/地平線),シングル/連続自動増幅 ((10~100%,ステップ10%),エコー比較,エコーフル,ピークエンベロープ,ピークメモリ,高速スキャン,外モード,スクリーンショット | |
| 凍結ピーク/裂け目の深さ/ゲートの拡張/曲線表面の変更/Bスキャン/フラット溶接シミュレーション//ビデオ | ||
| アラーム | 音声・光声アラーム | |
| 感受性 の 残り | ≥65dB ((200mm Φ2FH)2.5PΦ20) | |
| 横直線性エラー | ≤0.3% | |
| 垂直線性エラー | ≤3% | |
| 幅線性エラー | ≤±2% | |
| 減速器の精度 | 20dB ±1dB | |
| 動的範囲 | ≥32dB | |
| 遠隔解像度 | ≥26dB | |
| 騒音レベル | <40×10-9V/ | |
標準設定
|
|
名前 | QTY |
| 1 | メインユニット | 1 |
| 2 | 電源アダプタ | 1 |
| 3 | BNC-C6ケーブルを接続する探査機 | 2 |
| 4 | 計器箱 | 1 |
| 5 | 操作説明書 | 1 |
| 6 | 直角探査機 10mm 2.5MHz | 1 |
| 7 | 角度探査 13x13 K2 2.5MHz | 1 |
| 8 | 保証カード | 1 |
