超音波欠陥検出器範囲 0~ 25000mm 自動表示 欠陥の正確な位置

超音波欠陥検出器範囲 0~ 25000mm 自動表示 欠陥の正確な位置

★ 探査機の校正,曲線を作るその他の操作は,すべてのプロセスでダイアログボックスによって提示されます,マニュアルを読む必要はありません

★必要なすべてのツール:DAC,AVG,色Bscan,AWSなど

★パルス重複周波数: 30-3000Hz,正確な調整,高速スキャン,検出を逃さない.

★ 高い信号とノイズ比,明確で安定したエコー,ノイズ対策設計,厳しい労働条件に最適です.

★10桁のAD,高速サンプリングにより,すべての詳細でより良いエコー図が得られます. 敏感で,小さな欠陥さえ検出できます.

★ 水晶 透明 な 真 の 色 の ディスプレイ.便利 な ユーザー インターフェース は,操作 を 容易 に する.

★高速でリアルタイムで 欠陥検出のビデオ記録 無制限のUSBデータストレージ

★青い歯の接続,モバイルAPPは現場の欠陥検出レポートを生成し,印刷を実現

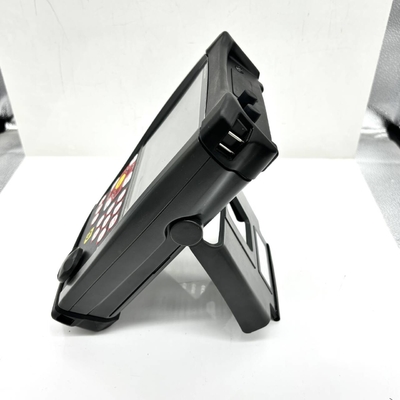

★IP65規格.合金+シリカジェルケース,防水・防塵,固体で永久に耐用.ダミングサポートにより,あらゆる角度で立っています.

★ バッテリーは1回の充電で15時間持続します.各バッテリーには独自の充電制御がありますので,2つのバッテリーで24時間働きます.

仕様

解析能力:>40dB (5P14)
感度 残り:>62dB
拒否 (消去):全画面の高さの0~80%
独立性設定 s,任意の基準は自由に入力することができます.
試験ブロックのない現場
1000Aグラフのビッグメモリ
試験モード:パルスエコー,ダブルエレメント,トランスミッション
探査機の種類:単直角,単角,二直角,二角,通過,爬行,表面

ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能
単位: インチまたはミリメートル
電力需要:AC メイン 100-240 VAC,50-60 Hz
ディスプレイ遅延:20〜3400 μs
探査遅延/ゼロオフセット: 0~99.99μs

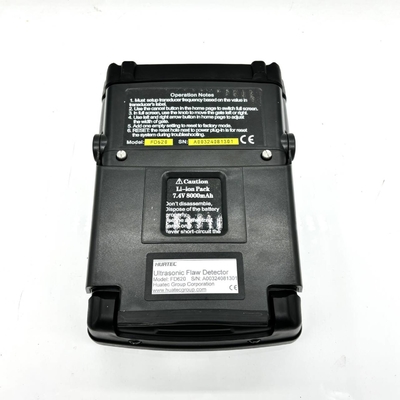

内部充電可能なリチウムイオン電池パック 定位電圧7.2V 8000mAh
画面の明るさに応じて,名前の15時間稼働時間
4時間 典型的な充電時間
H×W×D ((mm) 260 × 175 × 60 (mm)

体重 1.2kg
動作温度:-10〜50°C
保存温度:-30〜50°C
パルスエネルギー:200V,300V,400V,500V選択可能
修正:正半波,負半波,フル波,RFシステム
帯域幅 (増幅器帯域通り):0.2〜20MHz
ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能
感度: 選択可能な解像度0で最大120dB11 について02 について06.0 dB
トランスデューサー接続:BNCまたはLEMO

テストプロセスと再生のビデオを自動化します. ビデオの長さは無制限です.
カラーBスキャン
ユニットには13つの国際規格が組み込まれています.
青い歯をモバイルデバイスに接続して 現場で検出報告を作成し プリントします
AWS D1 について1.
曲面修正機能
クラック高度測定機能
拡大ゲート:ゲートの範囲が画面全体に広がる
自動加益機能
封筒: 60 Hz の更新率でライブAスキャンとAスキャン表示の封筒を同時に表示する
ピーク保持: 凍結したピーク波形をAと比べ
検査結果を簡単に解釈するためのスキャンです
スキャンフリーズ:ディスプレイフリーズは波形と音道データを保持します.
アラーム・ビープとLED
リアルタイムクロック
エコーを埋める
捕獲マーク
ゲート内のエコー色

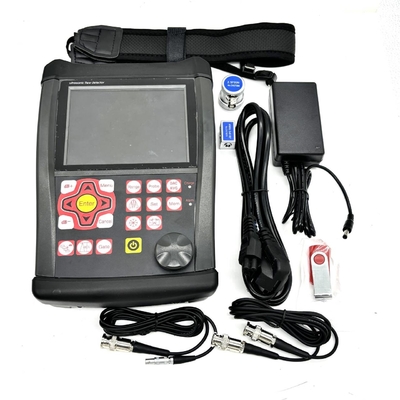

基本機器パッケージ

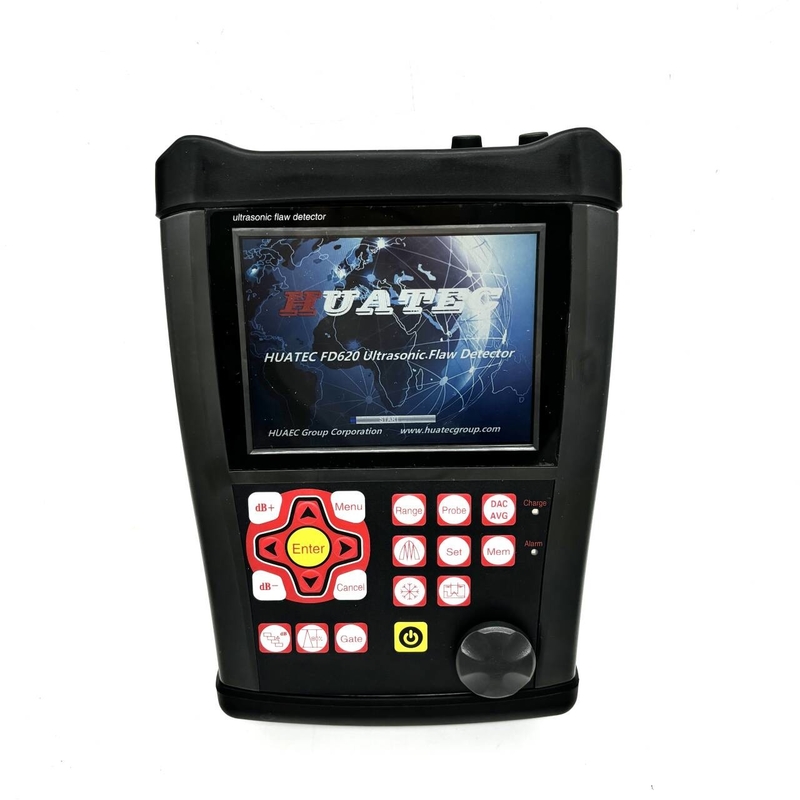

ポータブル超音波欠陥検出器 FD620 1pc
直射波変換器 (4 MHz,Φ10) 1pc
角度ビームトランスデューサー (4 MHz, 8 mm×9 mm, 60°) 1pc
接続ケーブル トランスデューサー (Q9-C5 またはオプション C9 C5) 1pc
リチャージ可能なリチウムイオン電池 パッケージ,8アンプ 時 1pc
電源/充電装置 1pc
英語の操作説明書 1pc
アプリソフトウェア 1pc
ストラップ 1pc
