商品の詳細:
|
| 製品名: | NDTの口径測定のブロック | スタンダード: | MIL-STD-6866 と ASTM E1417 |
|---|---|---|---|
| 総重量: | 1kg | タイプ: | グリット・ブラスト型とスムーズ型 |
| ハイライト: | NDTパネル校正ブロック,穿透ブロック NDTパネル校正ブロック,NDTパネル校正ブロック |
||

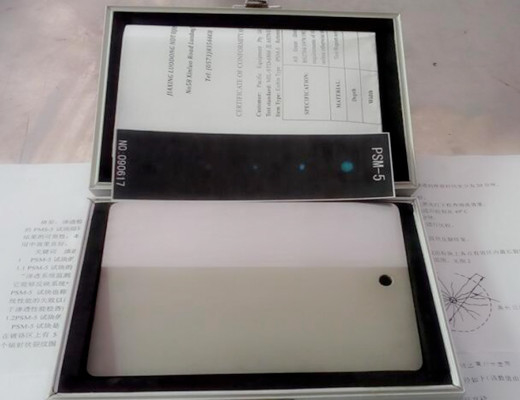

パネルの校正ブロック PSM-5 NDT パネル
穿透ブロック PSM-5: MIL-STD-6866 ASTME-1417
浸透剤システムモニターパネル,ステンレス鋼パネル 厚さ0.090インチ 寸法4×6インチ 板の片側をクロムで塗ったストライプで大きさの順序でクロムコーティングに均等に位置する5のクラックセンター; 最大は低感度穿透剤で容易に見えますが,最小は高感度材料でも観察するのが難しいです.クロム塗装の部分に隣接する"中程度の粗さ"の砂粒を吹き飛ばしたエリアです浸透性洗浄特性について判断する.
PSM-5試験ブロックの使用
"浸透システムモニタリング試験ブロック"は,液体浸透検査システムの継続的な性能を迅速に決定する方法を提供することができる.システム内の様々な要因を反映できる化学剤,清掃剤,乾燥箱,発症剤が正常か否か.各要素の突然のパフォーマンス損失を明らかにすることができます誤りや省略を避けるため,システム機能の不具合についてオペレーターに警告する.PSM-5試験ブロックは,MIL-STD-6866とASTM E1417の要件を満たすために浸透検査のための最も実践的なツールです.また,P&WA TAM146040の要件を満たしている.

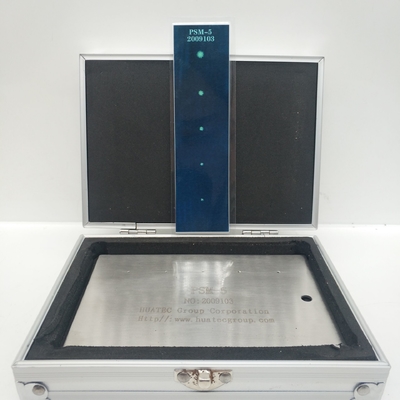

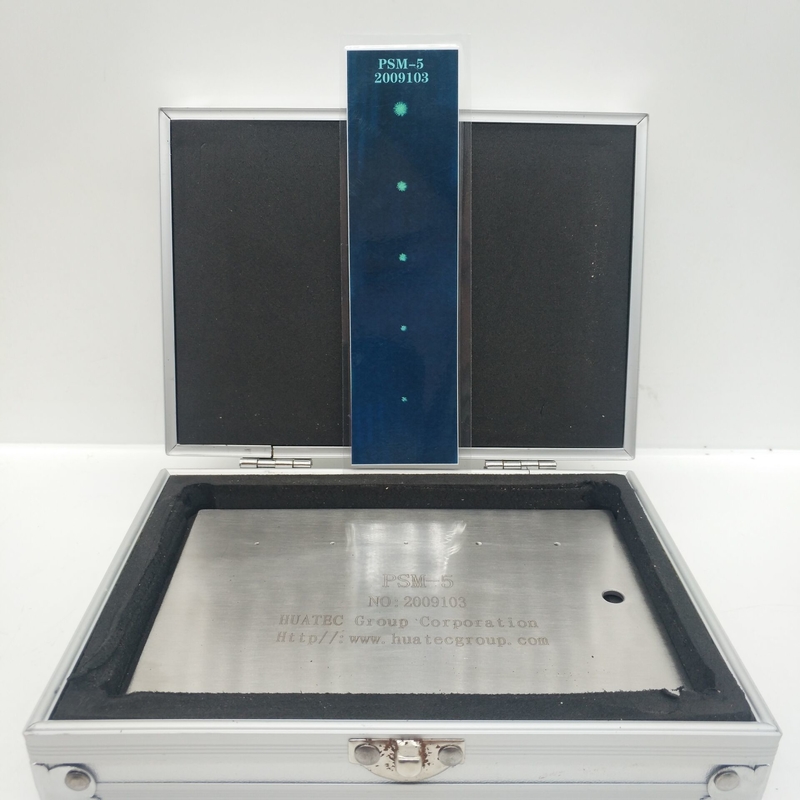

PSM-5試験ブロックの形と構造

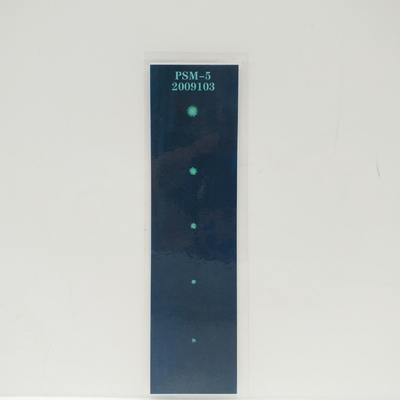

PSM-5試験ブロックは P&WA標準に従って製造され,マトリックスが不?? 鋼で,表面はクロム塗装ゾーンと糸吹き込みゾーンで2つに分かれています.クローム塗装ゾーンに均等に分布した 5つの異なるサイズで放射裂けがあります試料ブロックの5つの放射性裂け目のパターンは星状の円または半径形である.クロム塗装面は磨きされた鏡である.砂を吹く面は中程度の荒さで.
