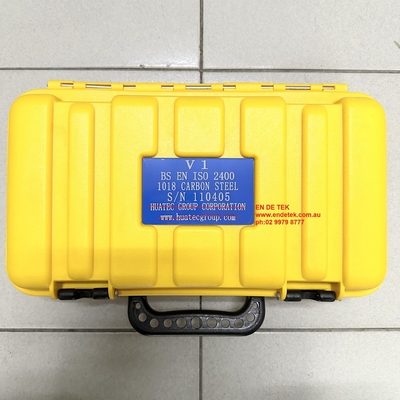

商品の詳細:
|
| 製品名: | UT校正ブロック | 材料: | CS SS AL |
|---|---|---|---|
| 総重量: | 8KGS | サイズ: | 25x100x300mm |
| ハイライト: | IIW V-1 UT カリブレーションブロック,NDT 機器 UT カリブレーションブロック,SS AL 材料 UT カリブレーションブロック |
||

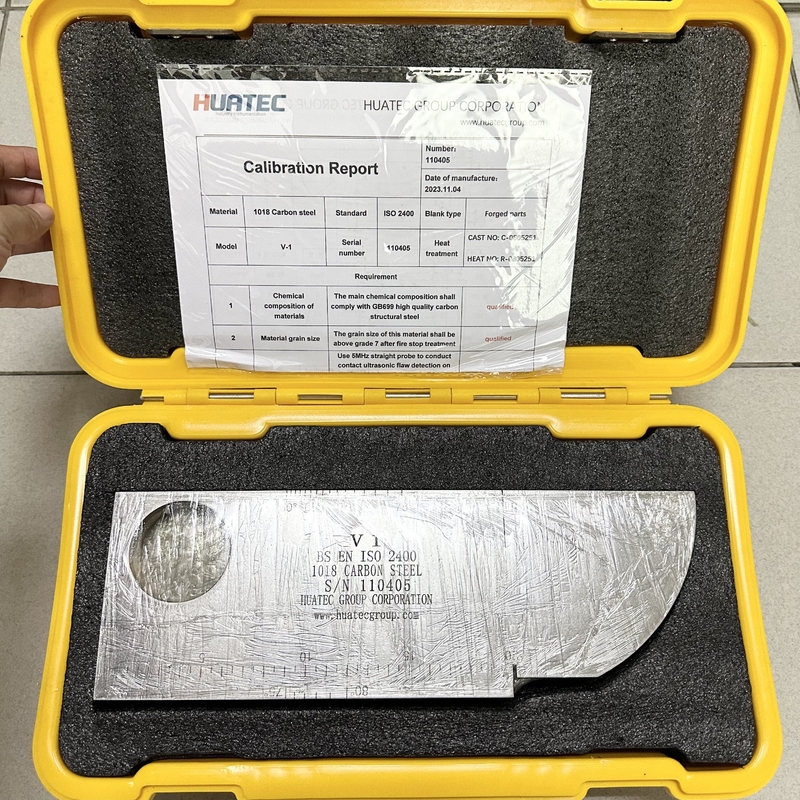

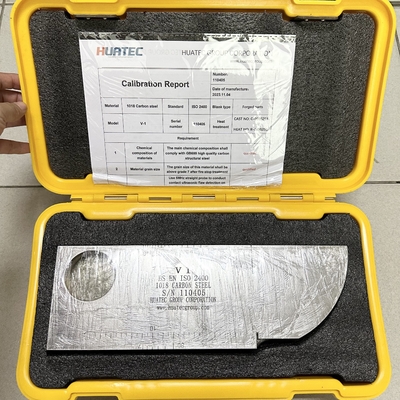

IIW V-1 CS SS AL 材料 UT カリブレーションブロック NDT 機器
IIW V1校正ブロック
標準:ISO2400-1972E
IIW試験ブロック (V-1試験ブロック) はオランダ試験ブロックとも呼ばれる.これは国際溶接研究所 (IIW) によって承認され,国際標準化機関 (ISO) によって推奨される国際標準テストブロックです.形とサイズは図1-1に示されています.
主な用途:
(1) 欠陥検出器の動的範囲,水平線性,長長波検出範囲は,25mmの試験ブロック厚さを使用して測定することができる.
(2) 斜波探査器の折りたたみ角と長波直波探査器の感度限界を決定するために,50弧と1.5直径の穴を使用した.また,直線探査機の盲点面積の大きさと,探査機と組み合わせた計測器の穿透能力を概して推定することも可能である..
(3) 傾斜探査機のインシデンスポイントと盲点は,R100mmの弧面を用いて測定し,時間軸比率とゼロポイントを修正することができる.
(4) 直角探査機の長長解像度は85mm,91mmおよび100mmのノッチ平面で測定することができる.
(5) 傾斜した探査器の音波偏差角を測定するために,試験ブロックの右角の角を用います.
