商品の詳細:
|
| 材料速度: | 100~20000m/s | ダイナミック レンジ: | ≥38dB |
|---|---|---|---|
| 感受性のLeavings: | >62dB | 棄却物（抑制）: | 0から80%のフル スクリーンの高さ |
| 脈拍繰返し頻度: | 30~3000Hz | 解像力: | >40dB （5P14） |
| 直線性:水平: | +/-0.2% FSW,垂直: 2.5% FSH,アンプ精度 +/-1 DB | 範囲: | 0~25000mm 鋼の速度で |
| ハイライト: | 高級超音波欠陥検出器 0-25000mm超音波欠陥検出器,0-25000 mm Ultrasonic Flaw Detector |
||

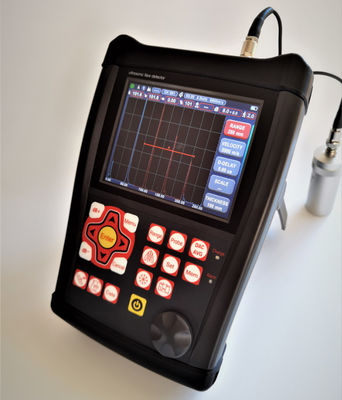

HUATEC FD620 モバイルAPP付き超音波欠陥検出器
| 製品属性 | 技術パラメータ |
| 製品名 | 超音波の欠陥検出器 |
| 範囲 | 0~25000mm 鋼の速度で |
| 動的範囲 | ≥38dB |
| パルス 繰り返しの頻度 | 30~3000Hz |
| 拒否 (削除) | 0~80% フルスクリーン高さ |
| 線形性 | 横: +/-0.2% FSW,垂直: 2.5% FSH,アンプ精度 +/-1 DB |
| 解決 力 | >40dB (5P14) |
| 材料の速度 | 100~20000m/s |
| 感受性 の 残り | >62dB |
| 製品タイプ | 超音波エラーロケータ,超音波欠陥スキャナー |
★探査機の校正,曲線作成,その他の操作は,プロセス全体でダイアログボックスによって提示されます,マニュアルを読む必要はありません
★すべてのツールには必要なものが含まれています:DAC,AVG,色Bscan,AWSなど
★パルス重複周波数: 30-3000Hz,正確な調整,高速スキャン,決して検出を逃さない
★高い信号とノイズ比,明確で安定したエコー,ノイズ防止設計,厳しい労働条件に最適
★ 10桁のAD,高速サンプリングは,すべての詳細をより良いエコー図につながります. 敏感で,小さな欠陥さえ検出することができます
★ 水晶 透明 な 真 の 色 の ディスプレイ.便利 な ユーザー インターフェース は,操作 を 容易 に する.
★高速でリアルタイムで 欠陥検出のビデオ記録 無制限のUSBデータストレージ
★青い歯の接続,モバイルAPPは現場の欠陥検出レポートを生成し,印刷を実現
★IP65規格.合金+シリカジェルケース,防水・防塵,固体で永久に耐用.ダミングサポートにより,あらゆる角度で立っています.
★ バッテリーは1回の充電で15時間持続します.各バッテリーには独自の充電制御がありますので,2つのバッテリーで24時間働きます.
仕様
0~25000mm 鋼の速度で
材料の速度:100~20000m/s
パルス重複周波数:30-3000Hz
ダイナミック範囲:≥38dB
線性:水平: +/-0.2% FSW,垂直: 2.5% FSH,アンプ精度+/-1 dB.
解析能力:>40dB (5P14)
感度 残り:>62dB
拒否 (消去):全画面の高さの0~80%
テストブロックなしで現場で作業できます テストブロックは
1000Aグラフのビッグメモリ
試験モード:パルスエコー,ダブルエレメント,トランスミッション
探査機の種類: 単直,単角,二直,二角,穿透,爬行,表面
ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能
単位: インチまたはミリメートル
電力需要:AC メイン 100-240 VAC,50-60 Hz
ディスプレイ遅延: -20〜3400 μs
探査遅延/ゼロオフセット: 0~99.99μs
内部充電可能なリチウムイオン電池 パック 定位電圧7.2V 8000mAh
画面の明るさによって15時間の名前の動作時間
4時間 典型的な充電時間
H×W×D(mm):260×175×60 (mm)
体重:1.2kg
動作温度: -10°Cから50°C
保存温度: -30°Cから50°C
パルスエネルギー:200V,300V,400V,500V選択可能
修正:正半波,負半波,フル波,RFシステム
帯域幅 (増幅器帯域通り):0.2〜20MHz
ゲートモニター: 2つの独立したゲート,全スウィープ範囲で制御可能
感度: 選択可能な解像度0で最大120dB11 について02 について06.0 dB
トランスデューサー接続:BNCまたはLEMO
機能
誤差の正確な位置を自動表示する ((深さ d,レベル p,距離 s,幅,sz dB,ф).
欠陥サイズ: AVG/AVG または DAC を使って自動的な欠陥サイズ,欠陥の承認または拒否の速度の報告.
トランスデューサーの自動校正 ゼロポイント,角度,前縁,材料の速度
DACとAVGを使ってエコーを評価するのに便利で,曲線を修正して補償することができます.
メモリディスクを接続すると ユニットには無制限のメモリができます
テストプロセスと再生のビデオを自動化します. U ディスクを使用します.ビデオの長さは無制限です.
カラーBスキャン
ユニットには13の国際基準が組み込まれています
モバイルデバイスへのブルーテント接続で 現場で検出レポートを生成・プリントします. AWS D1.1.
カーブされた表面の修正機能
クラック高度測定機能
拡大ゲート:ゲートの範囲を画面全体の幅に広がる.
自動増強機能
封筒: 60 Hz の更新率でライブ A スキャンと A スキャンの封筒の同時表示.
ピーク保持: 凍結したピーク波形をライブAスキャンと比較して試験結果を簡単に解釈します.
スキャンフリーズ:ディスプレイフリーズは波形と音道データを保持します.
アラーム:ビープとLED
リアルタイムクロック
エコーを埋める
捕まえる
ゲート内のエコー色

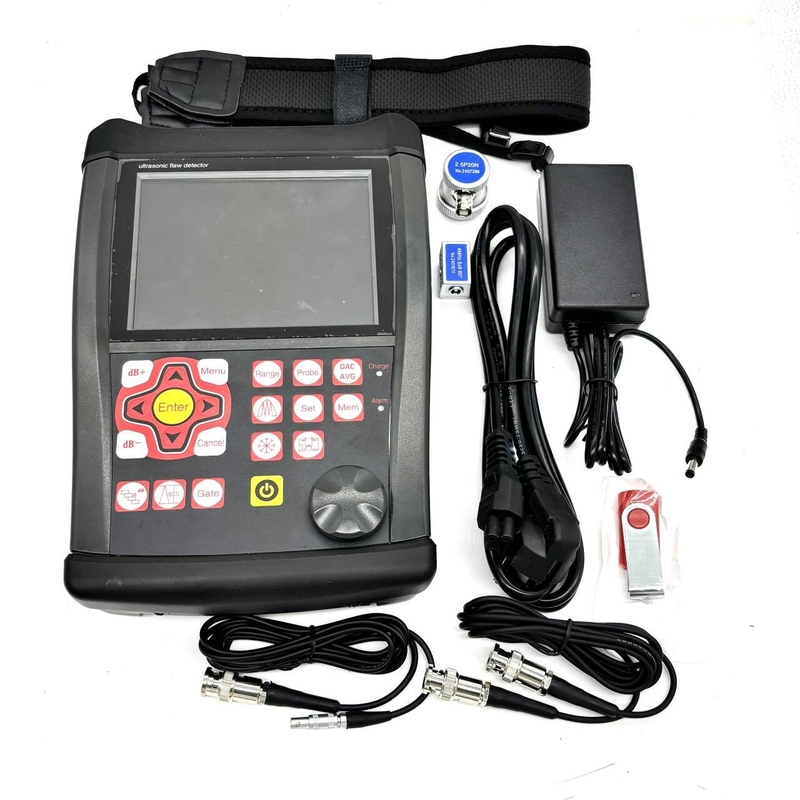

標準パッケージ
携帯用超音波欠陥検出器 FD620 1
直射波変換器 (4 MHz, Φ10) 1
角度ビームトランスデューサー (4 MHz, 8 mm×9 mm, 60°) 1
接続ケーブル トランスデューサー (BNC-LEMO 00,またはオプション LEMO 01-LEMO 00) 1
リチャージ可能なリチオン電池 パッケージ,8アンプ 1時間
電源/充電装置 1
英語の操作説明書 1
アプリソフトウェア 1
ストラップ1
