超音波探傷器 TOFD 探傷および厚さ計

超音波探傷器 TOFD検出および厚さテスター

★ 校正、カーブ作成など、ユーザーフレンドリーなダイアログインタラクティブ操作をサポート

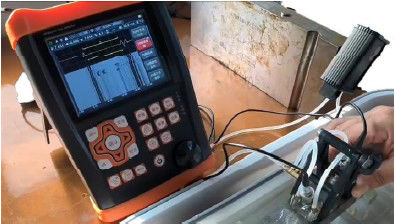

★ TOFDモード TOFD検出、高効率かつ低コスト。

★ 必要なすべてのツール：DAC、AVG、TCG、カラーBスキャン、AWS、溶接図など。

★ パルス繰り返し周波数：10〜10000Hzの精密調整、高速スキャン、見逃しなし。

★ 高い信号対雑音比、クリアで安定したエコー、耐ノイズ設計、過酷な作業条件に最適。

★ 12ビットAD、高速サンプリングにより、すべての詳細を備えたより良いエコー図が得られます。高感度で、小さな欠陥も検出できます。

★ 厚さ試験モード、測定範囲：0.15mm～15000mm（5920m/s）、測定分解能：0.001mm。

★ 自動生成されたプローブ分析レポート。

★ 欠陥検出ビデオ録画。無制限のUSBデータストレージ、PDFレポート出力。

★ 現場で検出レポートを生成および印刷するためのモバイルデバイスへのBluetooth接続。

★ IP65規格。合金+シリカゲルケース、防水・防塵、堅牢で長持ち。ダンピングサポートにより、あらゆる角度で自立します。

★ バッテリーは1回の充電で15時間持続します。各バッテリーには独自の充電制御があるため、2つのバッテリーを使用すると、24時間体制で作業できます。

仕様

範囲：0〜15000 mm、鋼材速度
材料速度：100～20000 m/s
パルス繰り返し周波数：10〜10000Hz
ダイナミックレンジ：≥38dB
直線性：水平：+/-0.2% FSW、垂直：0.25% FSH、アンプ精度+/-1 dB。
分解能：>40dB（5P14）
感度残余：>66dB
リジェクト（抑制）：0〜80%フルスクリーン高さ
500の独立した設定、任意の基準を自由に入力できます。テストブロックなしで現場で作業できます。
1000 Aグラフの大容量メモリ
テストモード：パルスエコー、デュアルエレメント、スルー伝送
プローブタイプ：シングルストレート、シングルアングル、デュアルストレート、デュアルアングル
ゲートモニター：スイープ範囲全体で制御可能な2つの独立したゲート
単位：インチまたはミリメートル
電源要件：AC電源100〜240 VAC、50〜60 Hz
表示遅延：-20〜3400 µs
プローブ遅延/ゼロオフセット：0〜99.99µs
内蔵充電式リチウムイオンバッテリーパック、定格7.2V、8000 mAh
ディスプレイの明るさによって15時間の公称動作時間
4時間の標準充電時間
H×W×D（mm）：260×175×60（mm）
重量：1.2kg
動作温度：-10℃〜50℃
保管温度：-30℃〜50℃
パルスエネルギー：200V、300V、400V、500V選択可能
整流：正半波、負半波、全波、RFシステム
帯域幅（アンプバンドパス）：0.1〜300 MHz
ゲートモニター：スイープ範囲全体で制御可能な2つの独立したゲート
感度：選択可能な分解能0.1、1.0、2.0、6.0 dBで最大120 dB。
トランスデューサ接続：BNCまたはLEMO

機能

自動表示の正確な欠陥位置（深さd、レベルp、距離s、振幅、sz dB、ф）。
欠陥サイズ：AVG/AVGまたはDACを使用した自動欠陥サイズ測定により、欠陥の合否の報告が迅速化されます。
トランスデューサのゼロ点、角度、フロントエッジ、材料速度の自動校正。
エコーを評価するためのDACとAVGの作成と使用に便利で、カーブは修正および補正できます。
Uディスクを接続すると、ユニットは無制限のメモリを取得し、PDFレポートを出力してシステムを更新できます。
テストプロセスのビデオを自動的に作成して再生します。upanを使用すると、ビデオの長さに制限はありません。
カラーBスキャン。
TOFD。
溶接図。
ユニットには15の規格があります。
現場で検出レポートを生成および印刷するためのモバイルデバイスへのBluetooth接続。AWS D1.1。
曲面補正機能。
クラック高さ測定機能。
ゲートの拡大：ゲート範囲を画面全体に広げます。
自動ゲイン機能。
エンベロープ：ライブAスキャンを60 Hzの更新レートで表示し、Aスキャンのエンベロープを表示します。
ピークホールド：凍結されたピーク波形をライブAスキャンと比較して、テスト結果を簡単に解釈できます。
スキャンフリーズ：表示フリーズは、波形とサウンドパスデータを保持します。
アラーム：ビープ音とLED。
リアルタイムクロック。
エコーを埋める。
マークをキャプチャ。
ゲート内のエコーの色。

基本機器パッケージ

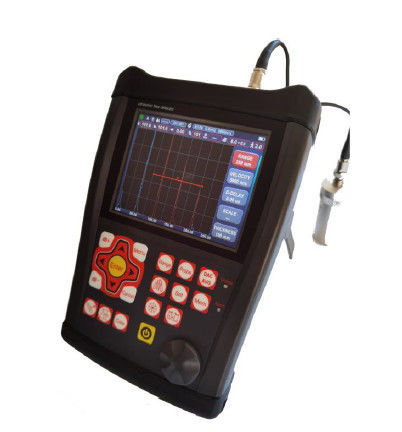

ポータブル超音波探傷器
ストレートビームトランスデューサ（2.5 MHz、Φ20）
アングルビームトランスデューサ（4 MHz、8 mm×9 mm、60°）
トランスデューサ用相互接続ケーブル（Q9-C5、またはオプションのC9-C5）
充電式リチウムイオンバッテリーパッケージ、7.8アンペア時
電源/充電器ユニット
英語の取扱説明書
アプリソフトウェア
ストラップ
