商品の詳細:
|
| 製品名: | フェーズドアレイ超音波探傷器 | PAモード: | 32:128 |
|---|---|---|---|
| 画面: | 10.4インチのタッチ画面 | 輸入: | 1 IPEX, 4 C5 |
| GPS: | はい | ストレージ: | 内側: 64GB 外側: USB フラッシュディスク |
| ハイライト: | ポータブル・フェーズ配列超音波欠陥検出器,32超音波の欠陥検出器,保証付きのフェーズ配列欠陥検出器 |
||

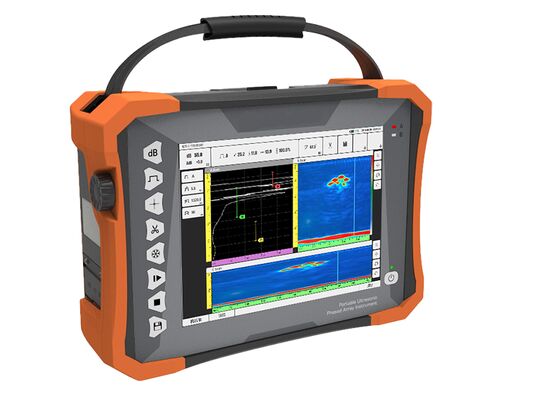

ポータブル32:128PRフェーズドアレイ超音波探傷器
特徴:
検査チャンネル
HPA-620の機能は、ユーザーのさまざまな要求を大いに満たします。
フェーズドアレイモジュール
TOFDモジュール
ユーザーは、プローブと手順パラメータに基づいて関連パラメータを計算できます。これには、PCS、スキャン範囲、ボトム範囲、ビームの包含角度が含まれます。.
ディスプレイ
手順設計
| チャンネル | ||||
| モード | PAモード | UTモード | TOFDモード | |
| 数 | 32:128 | 2 | 2 | |
| 物理的パラメータ | ||||
| ディスプレイ | 10.4インチタッチスクリーン | |||
| インポート | 1 IPEX、4 C5 | |||
| I/Oポート | 2 USB 3.0（HOST）、1 USB 2.0（HOST） | |||
| DP（DisplayPort）（HDMIに転送可能） | ||||
| WIFI | ||||
| LEMO 1Bエンコーダポート | ||||
| TTL I/Oポート | ||||
| GPS | はい | |||
| ストレージ | 内部：64GB; 外部：USBフラッシュディスク | |||
| 重量 | 5kg（バッテリーなし） | |||
| 寸法 | 350 mm×250 mm×130 mm | |||
| （L×W×H） | ||||
| AC | 100V〜240V 50Hz / 60Hz | |||
| DC | 13.5V | |||
| バッテリータイプ | リチウム電池 | |||
| バッテリー容量 | ダブルバッテリー、それぞれ<100Wh | |||
| バッテリー寿命 | ≥4.5h | |||
| 温度 | 動作温度範囲：-10℃〜40℃ | |||
| 保管温度範囲：-20℃〜60℃ | ||||
| 侵入保護等級 | IP65 | |||
| UT | ||||
| PRF | 25Hz〜10kHz | |||
| 送信機電圧 | 75V〜250V（50Ω負荷） | |||
| パルス幅 | 30ns〜1000ns、5nsステップ | |||
| ダンピング | 400Ω、80Ω | |||
| サンプリングレート | 100MHz | |||
| 帯域幅 | 0.5MHz〜20MHz（-3dB） | |||
| ゲイン | 0.0dB〜110.0dB | |||
| 感度余剰 | ≥60dB（狭帯域幅）、≥52dB（広帯域幅）（2.5P20トランスデューサ、200mmφ2フラットボトムホール） | |||
| 垂直直線性誤差 | ≤3% | |||
| 水平直線性誤差 | ≤0.1% | |||
| 分解能 | ≥26dB（2.5P20） | |||
| ダイナミックレンジ | ≥30dB | |||
| フィルター | ハイパス、ローパス、および複数の狭帯域パス | |||
| 整流 | RF（TOFDモード）、全波、半波+、半波- | |||
| チャンネル | 2チャンネル | |||
| 最大範囲 | 10000mm（鋼縦波） | |||
| ゲート | A / B / G | |||
| ゲートスタート | フルレンジ | |||
| ゲート幅 | ゲート開始からフルレンジ | |||
| ゲートしきい値 | 1〜99％ | |||
| アラーム | サウンド/光学 | |||
| 測定スポット | フロント/ピーク | |||
| TCG | 16 | |||
| フェーズドアレイ | ||||
| チャンネル | 32:128 | |||
| 最大開口部 | 32エレメント | |||
| 最大エレメント | 128エレメント | |||
| フォーカス法則 | ≥1024 | |||
| スキャン角度 | -89°〜89° | |||
| 校正 | 速度、遅延、TCG、ACG、エンコーダ | |||
| テストボリューム | 1000mm | |||
| 最小角度増分 | 0.1°（自動調整） | |||
| サンプリングレート | 100MHz、10ビット | |||
| 整流 | 全波 | |||
| Aスキャン画面の高さ | 画面の高さの800％（最大） | |||
| 調整可能なアナログゲイン | 80dB | |||
| 最大PRF | 20kHz | |||
| 送信機電圧 | 20V〜110V（50Ω負荷） | |||
| パルスタイプ | バイポーラ方形波 | |||
| パルス幅 | 30ns〜1000ns、5nsステップ | |||
| 帯域幅 | 0.5MHz〜20MHz（-3dB） | |||
| フィルター | ハイパス、ローパス、複数の狭帯域パス | |||
| トリガー | エンコーダ、時間ベース | |||
| 測定スポット | フロント/ピーク | |||
| 読み出し | 振幅; ビームパス; 水平; 深さ | |||
| 測定分解能 | 0.5mm | |||
| スキャンモード | L / S / C / D –スキャン | |||
| スキャン長 | ≥15メートル | |||
| スキャン速度 | ≥30mm / s | |||
範囲：
•従来の溶接検査
•複合材料のフェーズドアレイCスキャン検査
•ボルトとねじパイプの検査
•PEジョイントの検査

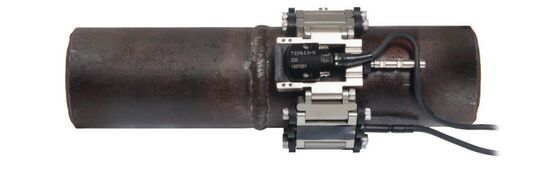

•小径管溶接検査のソリューション
