商品の詳細:
|
| 画面: | 11 インチ 800X600 TFT カラーディスプレイ | トランスデューサーの港: | 160 ピン PA トランスデューサー ポート。 Lemo-00 従来のトランスデューサーポート、TR または T&R 用 |
|---|---|---|---|
| メモリ: | 内蔵: 16GB RAM+4GB FLASH;SDカード (最大32Gまで); 外部: USBドライブ | 重さ: | 3.5Kg（バッテリー1個含む） |
| 寸法: | 284mm×202mm×95mm | 電源: | AC:100V240V,50V60Hz,DC:12V |
| 充電: | (バッテリー) 内部または個別 | バッテリー寿命: | 6時間 |
| ハイライト: | 段階的に行なわれる携帯用-配列の欠陥の探知器,16/64 送受信 超音波探傷器,フェーズドアレイ超音波探傷器 |
||

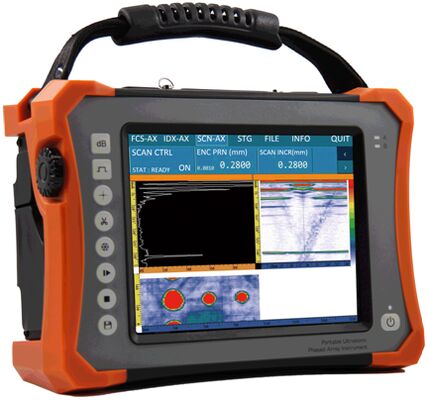

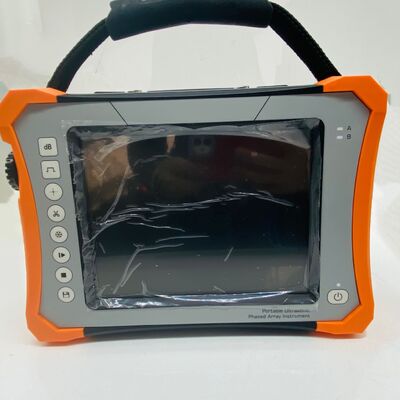

16/64 送信/受信 携帯式 段階式 配列 超音波 欠陥検出 段階式 配列 欠陥検出
紹介
HPA-500は,原始はHUATECによって開発されたポータブルの64CH相配列超音波欠陥検出器である. 防水および油性,扇風機なし,タッチスクリーン. プロセス全体のデータログ,革新的なフェーズ配列探査機と検査方法がこのモデルは優れた性能とサポートを保証し,高いC/P比率で同類の最高のモデルの一つです.
主な機能
★ 設定 (焦点法とモデル),校正と検査の間の柔軟なブリッジングのためのファイル&エントリー管理システム
★モジュール式構成:Lスキャン,Sスキャン,LCスキャン,SCスキャン,バック・ウェルド,クランクシャフト,パイプライン,TOFD,UT (従来の)
★ 3Dシミュレーションモデル
★画像分析
★ 熱散の自然構造
★ ダイナミック・ディープ・フォーカス (DDF)
★ スムーズなフィルタリング
★タッチスクリーン
★ ACG カリブレーション
★ TCG カリブレーション
チャンネル構成
| モード | パンチ | UT | トーフド |
| チャンネル | 16:64 | 2 | 2 |
物理仕様
| ディスプレイ | 11インチ 800×600 TFT カラーディスプレイ |
|
トランスデューサー 港湾 |
160ピンのPAトランスデューサーポート;T-RまたはT&R用のLemo-00従来のトランスデューサーポート |

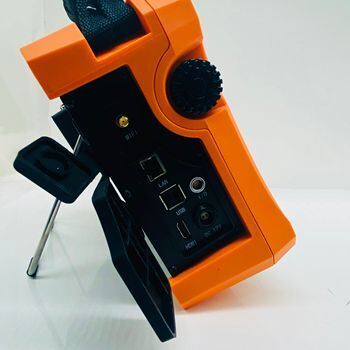

| I/O ポート | USB2.0ポート:2 ((qty) |
| HDMI;エンコーダー | |
| LAN (ギガビットNIC) | |
| WIFI | |
| I/O (運用開始) | |
| 2Dエンコーダー | |
| 記憶力 |
内蔵:16G RAM+4GB FLASH ;SD カード (最大32Gまで) 外部:USBドライブ |
| 体重 | 3.5Kg (バッテリー1台) |
| サイズ | 284mm×202mm×95mm |
| 電源 | AC:100V240V,50V60Hz,DC:12V |
| 充電 | (バッテリー) 内側または個別 |
| バッテリーの寿命 | 6 時間 |
| 労働力 | 24W |
| 言語 | 英語 |
|
温度 条件 |
環境:20°C~50°C 保存: -20°C~60°C |
| IP | IP54 |
性能仕様
| モード | パンチ | UT | トーフド |
| PRF | 50Hz〜10kHz | 50Hz5kHz | 50Hz5kHz |
| 電圧 |
双極性 ±45±100V ステップごとに5V |
負の平方波, -75V~-250V,ステップあたり25V | 負の平方波, -75V~-250V,ステップあたり25V |
| パルス幅 |
20ns~800ns ステップごとに5ns |
20~800ns,ステップごとに5ns | 20~800ns,ステップごとに5ns |
| 減圧 | 50Ω | 80Ω / 400Ω | 80Ω / 400Ω |
| サンプリング率 | 125MHz | 200MHz | 200MHz |
| 遅延精度 | 2.5ns | N/A | N/A |
| Rx 遅延 | 0°40us | N/A | N/A |
| 帯域幅 | 0.5MHz~19MHz | 0.5MHz~15MHz | 0.5MHz~15MHz |
| 利益 | 0.080dB | 0.0~110.0dB | 0.0~110.0dB |
| フィルター |
0.5-9.6MHz2.5〜12.9MHz 3.8-19MHz 選択可能 |
ブロードバンド,ナローバンド | ブロードバンド,ナローバンド |
| 改正 | FW | FW | RF |
| 拒否する | 0~80% | 0~80% | 0~80% |
| スキャンモード | A/L/S/C | A について | A/D |
| トリガー | エンコーダー | N/A | エンコーダー |
| スキャンライン | 最大128 | N/A | N/A |
| 斜め |
Lスキャン:89°+89° Sスキャン: 89°+89° |
N/A | N/A |
| スマートカール | 速度/遅延/ACG/TCG/エンコーダー | DAC/DGS |
遅延/X値/PCS/ 波/エンコーダー |
| 範囲 |
0.0 千ミリ 1mm |
0.0~2000mm | 0.0~2000mm |
|
遅延表示 (最大) |
1000mm | 2000mm | 2000mm |
|
パルスシフト (最大) |
N/A | 2000mm | 2000mm |
| ユニット | mm | mm | mm |
| ゲート | A/B | A/B | A/B |
| ゲートスタート | 範囲内で利用可能 | 範囲内で利用可能 | 範囲内で利用可能 |
| ゲート幅 | 範囲内で利用可能 | 範囲内で利用可能 | 範囲内で利用可能 |
| ゲートスリージングル | 0〜100% | 5~95% | 0〜100% |
| 警報信号 | バザー/LED | バザー/LED | バザー/LED |
| スポッティング | クリスト / フランク | クリスト / フランク | クリスト / フランク |
| 読み取り |
Amp/Path (アンプ/パス) 水平/深さ |
Amp/パス /水平/深さ |
Amp/パス /水平/深さ |
| 決議 | 0.5mm | 0.1mm | 0.1mm |
適用する
パッケージの詳細
HPA-500 1pc
パウトプロブ 1pc
パウト・プロブ・クイージ 2個
UT 正常プローブ 2.5P20 1pc
UTアングルプローブ 2.5P13×13 60°1pc
UT探査ケーブル LEMO 00-BNC 2個
リチウムイオン電池 1pc
充電器 1pc
パワーコンバーター 1pc
HDMIケーブル 1pc
クロスオーバーケーブル 1pc
アレン・ブレンチ (S2.5) 1pc
楽器スーツケース 1pc
USBドライブディスク (8G) 1pc
ユーザーマニュアル 1pc
証明書 1pc
選択用アクセサリー
TOFDプローブ 5MHz 6mm/7.5MHz 3mm/
TOFD クイーン 60°w/耐磨釘,70°w/耐磨釘
TOFD クイーン R100 曲線面 R100/0°
TOFD探査ケーブル LEMO 00-LEMO 00
非平行TOFDスキャナー
段階配列のスキャナー
エンコーダーケーブル拡張
他のアレン・ブレンチキー
段階式配列とTOFDのための他の探査機/クイーン
カリブレーションブロック
