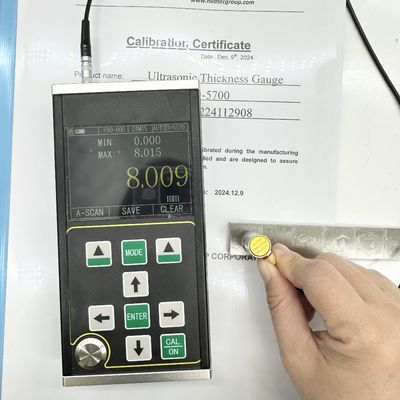

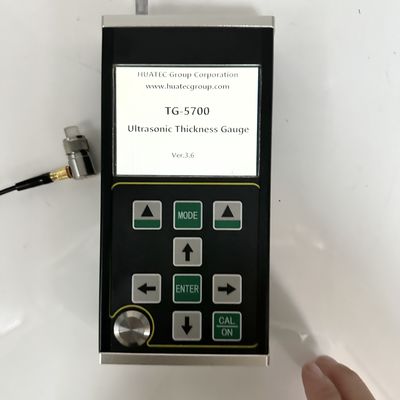

TG-5700 精度0.001mm、A/Bスキャンの高精度超音波厚さ計

TG-5700 は、A/B スキャン機能を備えた新世代のハンドヘルド高精度デジタル超音波厚さ計です。超音波厚さ測定のパルス反射原理を利用したこの装置は、超音波が一定の速度で伝播し、裏面で反射する材料向けに設計されています。測定分解能は 0.001 mm、測定範囲は 0.15 mm (スチール) からであり、産業用途に優れた精度を提供します。

この機器は、生産設備内のパイプや圧力容器の腐食による減肉を監視しながら、プレートや加工された部品を正確に測定します。アプリケーションは、石油、化学、冶金、造船、航空宇宙、エネルギー産業に及びます。

超音波厚さ計の校正仕様書（JJF 1126-2004）に準拠しています。

• Aスキャン、Bスキャン、数値表示モード
• 独自の「マルチエコー」技術による極薄部品（最小0.15mm鋼）の広い測定範囲
• 分解能0.001mm、繰り返し分解能±0.002mmの高精度測定
• 塗装層と表面コーティングを備えた材料の浸透コーティングとエコーツーエコー測定
• 複数の測定モード: 従来のワークピース用の MB-E、EE、ME-E。薄いパーツ用のTHINモード
• 数値モード：従来厚み、差分・低減率、最大値
• デュアルゲインモード: 自動および手動ゲイン制御
• 省エネ機能付きの手動および自動シャットダウン設定
• 二結晶、単結晶を含む各種プローブ、最大20MHzの高周波に対応
• 大容量記憶容量: 100,000 の厚さ値、500 の A スキャン波形、500 の B スキャン波形
• 320x240 QVGA 解像度の 3.5 インチ カラー TFT-LCD ディスプレイ
• 複数の校正方法: 1 点、複数点、および手動校正
• メートル法/帝国単位の変換 (mm/インチ)
• 英語インターフェース

金属（鋼、鋳鉄、アルミニウム、銅）、プラスチック、セラミック、ガラス、樹脂、グラスファイバー、その他の超音波導体の厚さの測定に適しています。

超音波厚さ測定は光波測定と同様に動作します。プローブから発せられた超音波パルスは測定対象物に到達し、材料中を伝播し、材料界面で反射してプローブに戻ります。材料の厚さは、材料内の超音波伝播時間を正確に測定することによって決定されます。

注: 当社は、予告なく技術的な変更を行う権利を留保します。

• 本体 TG-5700 1個
• 2.5M Φ20 単素子振動子 (試験範囲 4-1800mm) - 1 個
• 接触媒質ボトル - 1個
• キャリングケース - 1個
• 取扱説明書 1冊
• 校正証明書 - 1個

異なる周波数のさまざまなプローブ、シングルプローブ8mm/10mm/12mm、TR超音波厚さプローブ、ステップウェッジブロック、およびPCデータソフトウェア。

標準輸出パッケージ、カントン。ご要望に応じてカスタムパッケージオプションも利用可能です。
