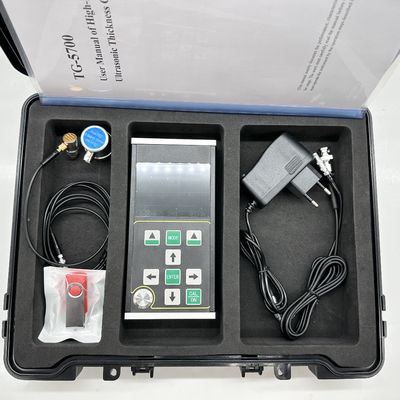

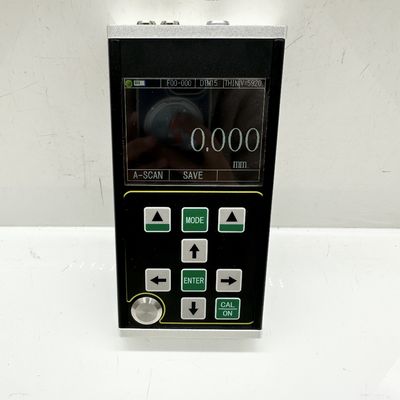

TG-5700 高精度超音波厚さ計
TG-5700 は、A/B スキャン機能を備えた新世代のハンドヘルド高精度デジタル超音波厚さ計です。超音波厚さ測定のパルス反射原理を利用し、測定分解能0.001mm、薄さ0.15mm（鋼）までの測定範囲で優れた精度を実現します。
製品概要
この先進的な機器は、使用中のパイプや圧力容器の腐食による減肉を監視しながら、プレートや加工された部品を正確に測定します。石油、化学、冶金、造船、航空宇宙、エネルギー産業に最適です。超音波厚さ計の校正仕様書（JJF 1126-2004）に準拠しています。
主な機能の特徴
適用材料
金属（鋼、鋳鉄、アルミニウム、銅）、プラスチック、セラミック、ガラス、樹脂、グラスファイバー、その他の超音波導体の厚さの測定に適しています。
基本原則
超音波厚さ測定は光波測定と同様に動作します。プローブから発せられた超音波パルスは、材料中を伝播し、界面で反射します。材料の厚さは、材料内の超音波伝播時間を正確に測定することによって決定されます。
仕様パラメータ
注: 当社は、予告なく技術的な変更を行う権利を留保します。
パラメータ
TG-5700の仕様
プローブの種類
単結晶プローブ / 二結晶プローブ
測定範囲（45#鋼）
0.15mm～1800mm
表示安定性
高い安定性と信頼性を実現するゼロクロスおよびマルチエコー技術
測定頻度
4Hz、8Hz、16Hz
解決
0.1mm、0.01mm、0.001mm (0.01インチ、0.001インチ、0.0001インチ)
正確さ
0.001mm
パルスジェネレータ
自動プローブマッチングによる負の方形波放射
音速範囲
400-19999m/s
校正ブロック
4mm(スチール)
自動シャットダウン
5分、10分、20分、または手動シャットダウン
プローブの校正
1点校正、多点校正
得
自動ゲイン制御、手動ゲイン制御 (0-70dB)
検出モード
無線周波数 (RF)、正の半波 (POS)、負の半波 (NEG)、全波 (FULL)
測定モード
MB-E、EE（浸透コーティング）、ME-E（マルチエコー）、THIN（薄肉）
数値モード
厚み値、差分・減少率、最大値・最小値
Aスキャンモード
利用可能
Bスキャンモード
利用可能
カップリング表示
利用可能
電池残量表示
利用可能
言語
英語
ユニット
ミリメートル/インチ
メニュー操作
利用可能
ソフトウェア機能
ダイナミックゲート設定、ブランキング、エコーブランキング、エコーフリーズ、変換およびスケーリング
ストレージ機能
100,000 の厚さ値 (100 グループ)、500 の A スキャン波形、500 の B スキャン波形
ホストプログラムのアップグレード
利用可能
画面
3.5 インチ QVGA (320×240) カラー TFT-LCD スクリーン
データ送信
RS-232シリアル通信とUSB
使用温度
-10℃ ～ +50℃ (特別要件: -20℃)
動作電圧
低電圧プロンプト付きの単三電池 4 本
全体の寸法
204×100×36(mm)
総重量
310g（電池含まず）
バッテリー
単3形乾電池4本
標準配送
オプションのアクセサリ
包装
標準輸出パッケージ、カントン
オプションのプローブ
プローブモデル
頻度
サイズ
範囲
TS400 二結晶プローブ
10MHz
5mm
0.5～50mm
TS500 二結晶プローブ
5MHz
5mm
1.0～65mm
TS510 二結晶プローブ
5MHz
10mm
1.0～500mm
DTM15 単結晶プローブ
15MHz
6mm
0.15～22.5mm
DTM7.5 単結晶プローブ
7.5MHz
6mm
0.5～22.5mm
DTM10 単結晶プローブ
10MHz
6mm
0.3～22.5mm
DTM5 単結晶プローブ
5MHz
6mm
1.0～22.5mm
BD510 単結晶プローブ
10MHz
10mm
1-1000mm
BD212 単結晶プローブ
2MHz
12mm
4-1800mm
二重結晶プローブケーブル
-
単結晶プローブケーブル
-
