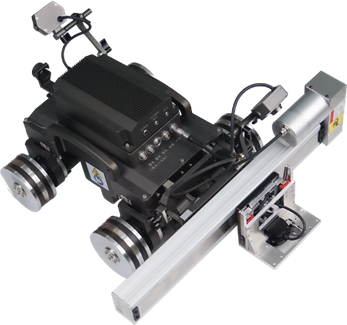

TG-M704 磁気クローラ C-スキャン腐食厚さ測定システム、精度 0.04mm、鋼用 2~120mm 接触媒質不要

TG-M704 磁気クローラ C スキャン腐食厚さ測定システムは、遠隔制御による高地での肉厚腐食の迅速な検出を可能にします。この革新的なシステムにより、足場、防食層の表面研磨、接触媒質の塗布が不要になります。

• 希土類高強度永久磁石ホイールを採用し、停電時でも落下せず確実に装着可能
• 強磁性コンポーネントに対して水平、垂直、反転の多姿勢運動を実行します
• 迅速な腐食スクリーニングと位置特定のための電磁超音波厚さ測定プローブを装備
• 腐食が疑われる領域を集中的かつ正確にスキャンすることで、壁の腐食を定量化します。
• 包括的な厚さ分析のための標準 A、B、および C スキャン表示
• リアルタイムの検査表面監視用の内蔵ビデオカメラ
• 自動スキャン用のプリセットスキャントラックによるリモコン操作

• 統合されたフロントビューとリアビューのデュアルカメラリアルタイム監視と軌道制御用
• 強力な磁気吸引力と高耐荷重(垂直上方移動荷重16kgまで)
• 複数の移動姿勢：垂直、水平、傾斜、反転操作
• 4モーター4輪駆動とミリ単位のプログラム段差検出による高い動作精度
• コンパクトな設計で回転半径が小さく、取り回しが容易です。
• マクロビデオ監視による動き指向のガイダンス
• オプションの欠陥マーキングによる距離位置決め (誤差 ≤30mm)
• プロフェッショナルなスキャニングクランプ機構により、移動の安定性とプローブの結合を保証します。
• 特殊ケーブル、防爆プラグ、漏電防止による高い電気安全性
• EAMTおよび回路モジュール用の密閉型保護ボックス

• ホスト: CPU ≥ i5/4GHz クアッドコア、10.6 インチ高輝度 HD ディスプレイ、500G 高速ハードディスク、IPX3 保護
• 制御ケーブル: 30m (カスタマイズ可能 ≤50m)
• 動作パス: 直線、ジグザグ、弓状のスキャン パターン
• 縦方向の動き: ステップ速度 5~200mm/s、バリア通過能力 ≤4mm
• C スキャン ブラケット: 総移動量 300mm (カスタマイズ可能)、速度 0 ～ 80mm/s
• 最小表面曲率半径: ≥0.75m (残留高さなし)、≥1.5m (溶接シームあり)
• クローラー本体：350×330×230mm、重量17kg、Φ450mm穴貫通
• コントローラー: 220×145×60mm、3.5インチタッチディスプレイ、重量0.4kg
• ビデオ: デュアルカメラ、300 万ピクセル/2304×1296 解像度
• 電源: AC100~240V、50/60Hz、消費電力 ≤200VA
• 動作条件: -10℃~+50℃、湿度 ≤85% RH

• 表面研磨は不要 - 接触媒質なしで防食コーティングと錆に浸透します
• 厚さ4mmまでの表面コーティングの厚さ測定
• 柔軟なプローブ配置による最大±25°の測定非直角性
• 複数の表示形式: デジタル値、A スキャン、時間ベースの B スキャン、距離ベースの B スキャン
• 3 つの厚さ測定モードを備えたエキスパートのインテリジェント アルゴリズム
• カスタマイズ可能な値を備えた組み込みの材料せん断波速度データベース

• 厚さ測定精度：0.04mm
• 測定範囲：2～120mm（スチール）
• ワーククリアランス/リフトオフ: ≤4mm
• 非直角度：±25°
• 音速範囲：1000～9999m/s、調整単位1m/s
• ゲート機能：自動ゲート、手動シングルゲート、手動ダブルゲート
• 電磁超音波プローブ：磁気吸引力≤15N、Φ30×44mm、重量≤80g
• 使用温度：-10〜+50℃

• 同時表示厚さ、A、B、C のスキャン結果
• による直接テスト記録の生成厚さ値リストデータ分析用
• (32/64 ビット) オペレーティング システムと互換性があります
