| プローブの種類: | シングル・クリスタル・プロブ / ダブル・クリスタル・プロブ |
|---|

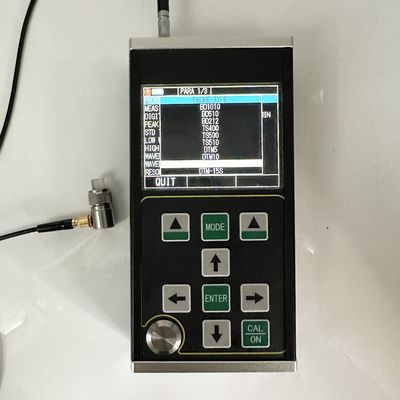

TG-5700 は、A/B スキャン機能を備えた新しいタイプのハンドヘルド高精度デジタル超音波厚さ計です。パルス反射に基づく超音波厚さ測定の原理を採用しています。超音波を一定速度で伝播させ、裏面からの反射を得ることができるため、材料の厚さの測定に適しています。測定分解能は0.001mm、測定範囲は0.15mm（鋼）と薄肉です。
板材や加工部品を正確に測定できる製品です。一方、生産設備の配管や圧力容器の使用中の腐食後の減肉度合いを監視することができます。石油、化学工業、冶金、造船、航空宇宙、エネルギーなどの分野で使用できます。
本製品は以下の規格に準拠しています。 超音波膜厚計校正仕様書（JJF 1126-2004）。
金属（鋼、鋳鉄、アルミニウム、銅など）、プラスチック、セラミック、ガラス、樹脂、ガラス繊維、その他の優れた超音波導体の厚さを測定するのに適しています。
超音波厚さ測定の原理は光波測定の原理と似ています。プローブから発せられた超音波パルスは測定対象物に到達し、測定対象物内を伝播します。物質界面に到達すると、反射してプローブに戻ります。測定された材料の厚さは、材料内での超音波の伝播時間を正確に測定することによって決定されます。
注: 当社は、事前の通知なく技術的な変更を行う権利を留保します。
| アイテム | TG-5700 |
|---|---|
| プローブの種類 | 単結晶プローブ / 二結晶プローブ |
| 測定範囲（45#鋼） | 0.15mm～1800mm |
| 表示安定性 | ゼロクロス技術とマルチエコー技術を採用しており、厚さ測定値はエコー強度、材料減衰係数、ゲイン、ゲート高さの影響を受けず、高い測定安定性と信頼性を実現します。 |
| 測定頻度 | 4Hz、8Hz、16Hz |
| 解決 | 0.1mm、0.01mm、0.001mm(0.01インチ、0.001インチ、0.0001インチ) |
| 正確さ | 0.001mm |
| パルスジェネレータ | マイナス方形波放射を採用しており、パルス幅と電圧はプローブに自動的に合わせられます。 |
| 音速範囲 | 400-19999m/s |
| 校正ブロック | 4mm(スチール) |
| 自動シャットダウン | 5 分、10 分、20 分、および手動シャットダウンを選択できます。 |
| プローブの校正 | 1点校正、多点校正 |
| 得 | 自動ゲイン制御、手動ゲイン制御 |
| ゲイン範囲 | 0～70dB |
| 検出モード | 無線周波数 (RF)、正の半波 (POS)、負の半波 (NEG)、全波 (FULL) |
| 測定モード | (1) MB-E: 初期エコーから最初のボトムエコーまでの通過時間に基づく測定モード。 (2) EE: 浸透コーティング測定モード、任意の Em-En エコーはオプションです。 (3) ME-E: マルチエコー測定モード。 (4) THIN: 薄肉測定モード。 |
| 数値モード | 厚み値モード、差分・減少率モード、最大値・最小値モード |
| Aスキャンモード | 利用可能 |
| Bスキャンモード | 利用可能 |
| カップリング表示 | 利用可能 |
| バッテリー残量表示 | 利用可能 |
| 言語 | 英語 |
| ユニット | ミリメートル/インチ |
| メニュー操作 | 利用可能 |
| ソフトウェア機能 | ダイナミックゲート設定、ブランキング設定（Blank）、エコーブランキング設定（E-blank）、エコーフリーズ、エコートランスレーションおよびスケーリング |
| ストレージ機能 | 100,000 の厚さ (100 グループ、各グループに 1000)、500 グループの A スキャン波形、500 グループの B スキャン波形を同時に保存できます。 |
| ホストプログラムのアップグレード | 利用可能 |
| 画面 | 3.5 インチ QVGA (320 × 240) カラー TFT-LCD スクリーン |
| データ送信 | RS-232 シリアル通信と USB をサポートし、コンピュータにデータを送信します。 |
| 使用温度 | -10℃～＋50℃特別な要件がある場合は、-20℃に達する可能性があります。 |
| 動作電圧 | 単 5 形電池が 4 本必要です。電力が不十分な場合は、低電圧プロンプトが表示されます。 |
| 全体の寸法 | 204×100×36(mm) |
| 総重量 | 310g(電池含まず) |
| バッテリー | 単3形乾電池4本 |
包装: 標準輸出パッケージ、カントン
| モデル | 頻度 | サイズ | 範囲 |
|---|---|---|---|
| TS400 二結晶プローブ | 10Mhz | 5mm | 0.5～50mm |
| TS500 二結晶プローブ | 5Mhz | 5mm | 1.0～65mm |
| TS510 二結晶プローブ | 5Mhz | 10mm | 1.0～500mm |
| DTM15 単結晶プローブ | 15MHz | 6mm | 0.15～22.5mm |
| DTM7.5 単結晶プローブ | 7.5MHz | 6mm | 0.5～22.5mm |
| DTM10 単結晶プローブ | 10Mh | 6mm | 0.3～22.5mm |
| DTM5 単結晶プローブ | 5M | 6mm | 1.0～22.5mm |
| BD510 単結晶プローブ | 10Mh | 10mm | 1-1000mm |
| BD212 単結晶プローブ | 2MHz | 12mm | 4-1800mm |
| 二重結晶プローブケーブル | - | - | - |
| 単結晶プローブケーブル | - | - | - |
