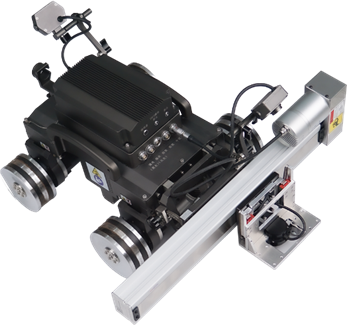

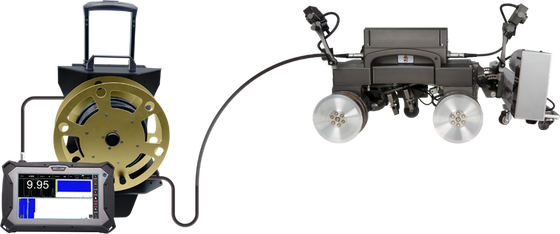

TG-M704 磁気クローラ C-scan 腐食厚さ測定システム リモコンと高強度永久磁石ホイールを備え、足場不要

この高度なシステムにより、遠隔制御による高地での肉厚腐食の迅速な検出が可能になり、足場、防食層の表面研磨、または接触媒質の必要がなくなります。

• 希土類高強度永久磁石ホイールを採用し、停電時でも落下せず確実に装着可能
• 強磁性表面上で水平、垂直、反転の多姿勢運動を実行します
• 迅速な腐食スクリーニングと位置特定のための電磁超音波厚さ測定プローブを装備
• 腐食が疑われる領域を集中的かつ正確にスキャンすることで、壁の腐食を定量化します。
• 包括的な厚さ分析のための標準 A、B、および C スキャン表示
• リアルタイムの表面検査モニタリング用の内蔵ビデオカメラ
• 自動スキャン用のプリセットスキャントラックによるリモコン操作

• 統合されたフロントビューとリアビューのデュアルカメラリアルタイム監視用
• 強力な磁気吸着、垂直上向き耐荷重最大16kg
• 複数の移動姿勢: 垂直、水平、傾斜、反転
• ミリ単位でプログラムされた段差検出による高い動作精度
• 回転半径が小さく取り回しの良いコンパクト設計
• オプションの欠陥マーキングによる距離位置決め (誤差 ≤30mm)
• プロフェッショナルなスキャニングクランプ機構により、安定した移動とプローブカップリングを保証します
• 密閉された保護ボックスにより、水、鉄粉、異物の侵入を防ぎます。

• ホスト: CPU ≥ i5/4GHz クアッドコア、10.6 インチ高輝度 HD ディスプレイ
• 制御ケーブル: 30m (カスタマイズ可能 ≤50m)
• 縦方向の移動: ステップ速度 5~200mm/s、バリア通過 ≤4mm
• C-スキャンブラケット: 総移動距離 300mm (カスタマイズ可能)、速度 0-80mm/s
• 最小表面曲率半径: ≥0.75m (残留高さなし)、≥1.5m (溶接シームあり)
• クローラー本体：L350×W330×H230mm、重量約17kg、Φ450mm穴貫通
• ビデオモニタリング：300万画素デュアルカメラ
• 動作温度: -10℃ ～ +50℃、湿度 ≤85% RH

• 表面研磨は不要 - 防食コーティングと錆に浸透します
• 操作に接触媒質は必要ありません
• 厚さ4mmまでの表面コーティングに浸透します
• 測定非直角度は±25°まで
• 複数の表示フォーマット: デジタル値、A-スキャン、時間ベースの B-スキャン、距離ベースの B-スキャン
• 自動、シングルゲート、ダブルゲート測定モードを備えたインテリジェントなアルゴリズム

• 厚さ測定精度：0.04mm
• 測定範囲：2～120mm（スチール）
• ワーククリアランス/リフトオフ: ≤4mm
• 音速範囲: 1000~9999 m/s
• EMATプローブ：円形Φ30×44mm、重量≤80g
• 使用温度：-10〜+50℃

• 同時表示厚さ、A、B、C のスキャン結果
• による直接テスト記録の生成厚さ値リストデータ分析用
• オペレーティング システムとの互換性
